La gaine thermorétractable, également appelée tube thermorétractable ou gaine rétractable, est un indispensable pour de nombreuses applications industrielles et domestiques. Polyvalente et pratique, elle protège les câbles électriques tout en améliorant leur durabilité face aux contraintes mécaniques et environnementales. La gaine thermo rétractable est utilisée pour isoler des fils, réparer des câbles endommagés ou offrir une protection supplémentaire contre l'humidité, les abrasions et autres agressions extérieures.
Avec la diversité des modèles disponibles – comprenant des matériaux tels que polyoléfine, PVC, PTFE et divers rapports de rétraction comme 2:1, 3:1, ou 4:1 – le choix de la gaine adaptée peut sembler complexe. Pourtant, en tenant compte de critères tels que le diamètre, la température de rétraction ou la nature de l’application, il est possible de sélectionner le type de gaine thermorétractable qui répondra précisément à vos besoins.
Dans cet article, nous vous guiderons pour comprendre les différentes options disponibles, les critères à considérer pour faire un choix adapté et les étapes essentielles pour une utilisation optimale de votre gaine électrique thermorétractable.
Une gaine thermorétractable est un tube ou manchon fabriqué à partir de matériaux polymères qui réagissent à la chaleur. Lorsqu'une gaine thermorétractable est chauffée, généralement avec un pistolet thermique ou un four, elle rétrécit et épouse parfaitement la forme du câble ou du fil qu'elle protège. Ce processus offre plusieurs avantages, dont une isolation améliorée et une protection accrue contre les contraintes mécaniques et environnementales.

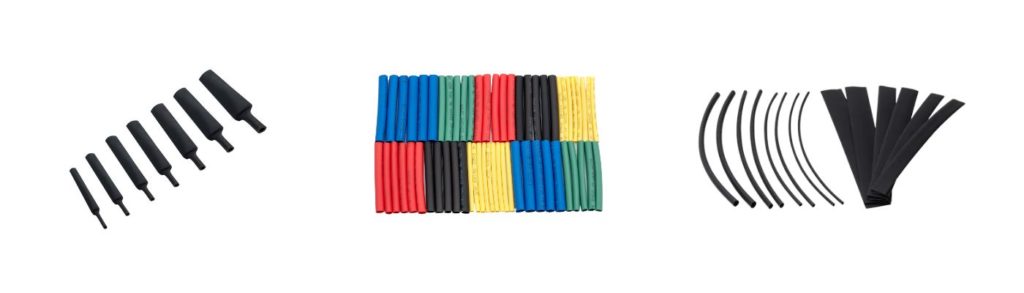

Les gaines thermorétractables sont disponibles dans une gamme de tailles, de couleurs, d'épaisseurs et de rapports de rétraction (2:1, 3:1, 4:1), ce qui permet de les adapter à différentes applications et types de câbles.
Les gaines électriques thermorétractables trouvent leur utilité dans une multitude d’applications, où elles assurent la protection des câbles et des fils électriques contre divers facteurs externes. Voici un tableau non exhaustif des différentes applications possibles pour la gaine thermo.
Application | Description |
---|---|
Isolation des fils électriques | Les gaines empêchent les courts-circuits et autres risques électriques en isolant les conducteurs. |
Réparation des câbles endommagés | Permettent de réparer rapidement les câbles abîmés, et d'offrir une solution pratique et économique pour éviter le remplacement de câbles complets. |
Protection contre les contraintes mécaniques | Dans des environnements soumis à des vibrations ou des frottements, elles protègent contre l'abrasion et les dommages physiques pour prolonger la durée de vie des câbles. |
Protection contre l'humidité | Les gaines thermorétractables scellent les câbles contre l'humidité, empêchant la corrosion et les dégradations liées à l’eau ou à l'humidité. |
Organisation et identification des câbles | Vous pouvez regrouper plusieurs fils avec de la gaine thermorétractable pour faciliter l'organisation et l'identification des câbles notamment dans des installations complexes ou dans des tableaux électriques. |
Le rétrécissement ou rétrécissement thermique (aussi appelé rétraction) fait référence à la capacité d'un matériau, comme la gaine rétractable, à se réduire en taille lorsqu'il est chauffé. Ce processus est spécifique aux matériaux polymères qui ont été conçus pour réagir à la chaleur en diminuant leur diamètre tout en augmentant leur épaisseur.
Dans le cas des gaines thermorétractables, la gaine est initialement plus large que la taille du câble qu'elle protège. Lorsqu'elle est chauffée à une température spécifique (généralement à l’aide d’un pistolet thermique ou d’un four), elle rétrécit pour s'adapter parfaitement au câble ou au fil. Ce rétrécissement crée un ajustement étroit et sécurisé, offrant une isolation et une protection efficaces contre les facteurs extérieurs comme l'humidité, la chaleur, et les contraintes mécaniques.
Le rétrécissement ou rétreint des gaines thermorétractables est généralement désigné par un rapport de rétraction, qui exprime la réduction du diamètre de la gaine lors de son exposition à la chaleur.
Ce rapport est souvent indiqué sous forme de ratio, tel que 2:1, 3:1, 4:1, etc.
Le ratio peut être écrit de plusieurs manières :
Choisir la bonne gaine thermorétractable est important pour assurer la sécurité et la durabilité des câbles électriques. Une gaine inappropriée peut offrir une protection insuffisante contre la chaleur, l’humidité ou les contraintes mécaniques, ce qui expose les câbles à des risques de court-circuit ou de défaillance.
Une gaine mal adaptée peut fondre ou se détériorer sous des températures élevées, augmentant ainsi les risques d’incendie. De plus, elle peut altérer l'isolation électrique, causant des fuites de courant ou des chocs. Le choix de la gaine doit respecter des normes de sécurité et correspondre aux conditions spécifiques d'utilisation (environnement, flexibilité, résistance thermique). Une mauvaise gaine peut également réduire la durée de vie des câbles, générant des coûts supplémentaires.
Les gainées thermorétractables sont fabriquées à partir de différents matériaux, chacun offrant des avantages spécifiques en fonction des besoins de l'application. Les matériaux les plus courants comprennent :

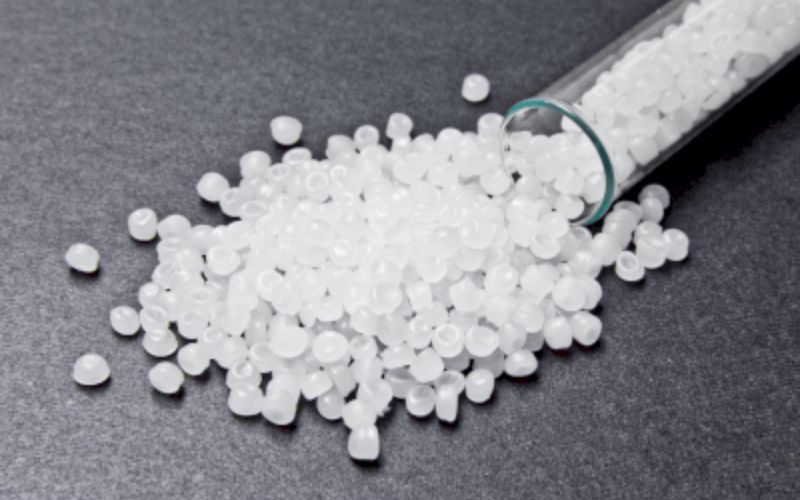

Le matériau le plus répandu pour les gaines thermorétractables, en raison de sa flexibilité, de sa résistance et de son coût abordable.
Elle est idéale pour la majorité des applications standard.

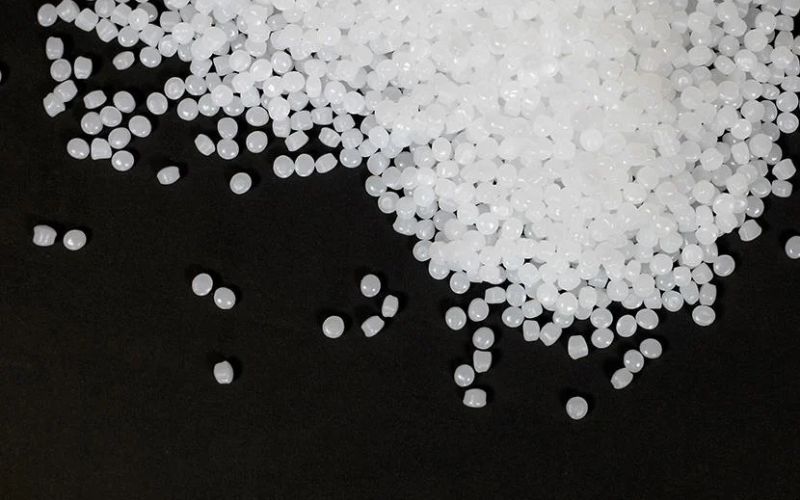

Utilisés pour des applications nécessitant une résistance accrue à la chaleur, aux produits chimiques et à l'usure.
Ces gaines sont généralement réservées aux environnements industriels ou aux applications critiques.

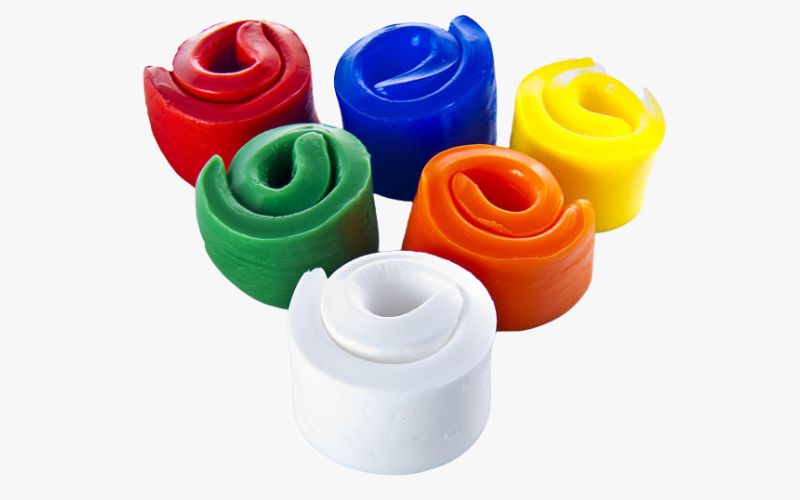

Très flexible et capable de résister à des températures élevées, le silicone est utilisé dans des applications où la résistance à la chaleur et la flexibilité sont essentielles.

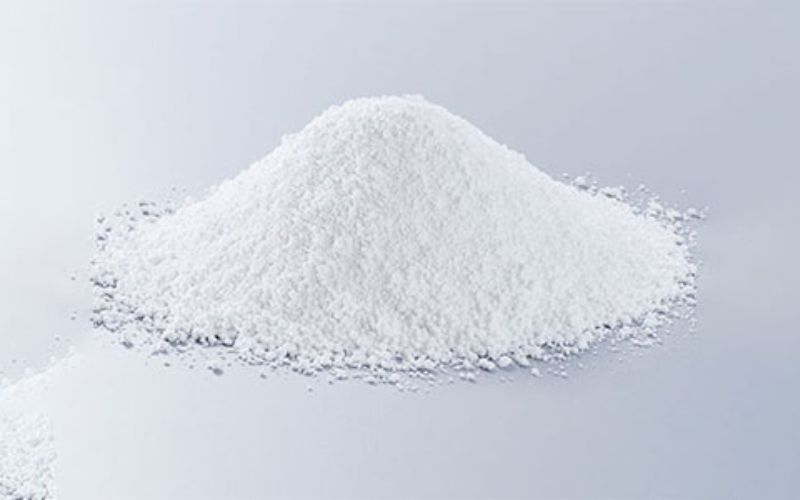

Ce matériau est résistant à des températures extrêmement élevées et offre une excellente résistance chimique, ce qui le rend adapté aux environnements industriels sévères ou aux applications dans des conditions extrêmes.

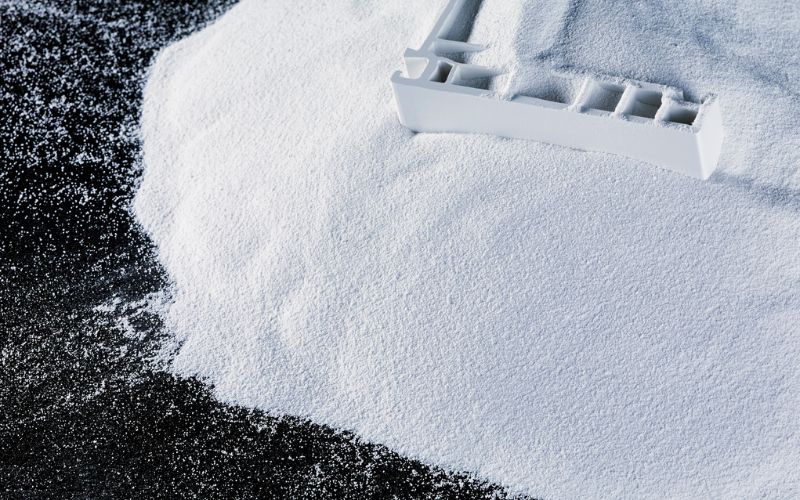

Moins flexible que la polyoléfine, mais elle reste une option économique pour des applications dans des environnements moins exigeants, avec des températures modérées.
Le diamètre avant rétraction correspond à la taille de la gaine avant qu'elle ne soit chauffée, tandis que le diamètre après rétraction représente la taille qu'elle prendra une fois chauffée. Connaître les diamètres appropriés permet de s'assurer que la gaine s'adapte correctement au câble ou au fil qu'elle protègera.
Le diamètre de départ doit être suffisamment large pour pouvoir être inséré facilement sur le fil ou le câble. Une fois rétractée, la gaine doit parfaitement épouser la forme du câble sans le comprimer pour garantir une isolation efficace. Les gaines thermorétractables sont disponibles dans une large gamme de diamètres.
Le rapport de rétraction (ou ratio de rétraction) détermine l'étendue de la rétraction de la gaine lorsqu'elle est chauffée. Un rapport de rétraction de 2:1, par exemple, signifie que la gaine peut se réduire de moitié de son diamètre initial.
Les rapports de rétraction courants sont :
Le choix du ratio dépend de la taille du câble à protéger. Par exemple, un ratio 2:1 est souvent utilisé pour les câbles de taille standard, tandis qu’un ratio 3:1 ou 4:1 peut être préféré pour les câbles plus gros ou lorsque des zones irrégulières doivent être couvertes.
Voici un tableau récapitulatif des différents ratios de rétraction pour les gaines thermorétractables, leurs caractéristiques principales et leurs applications courantes :
Rétreint | Description | Exemple | Applications |
---|---|---|---|
1.5:1 | Réduction minimale, pour des besoins de précision. | 15 → 10 mm | Petits fils, connexions uniformes, usages électroniques légers. |
2:1 | Réduction standard, le plus courant. | 10 → 5 mm | Applications générales : isolation, protection mécanique et électrique. |
3:1 | Réduction importante, adaptée aux formes irrégulières. | 12 → 4 mm | Connecteurs, câbles avec variations de diamètre, environnements industriels. |

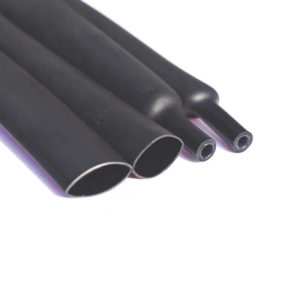

4:1 | Réduction élevée pour recouvrir des objets volumineux. | 16 → 4 mm | Connecteurs larges, câbles très épais ou irréguliers, environnements exigeants. |
5:1 | Réduction extrême pour des applications spécifiques. | 20 → 4 mm | Connecteurs complexes, environnements industriels spécialisés nécessitant une isolation renforcée. |
6:1 | Réduction maximale, plus rare, pour des besoins très spécifiques. | 30 → 5 mm | Formes complexes ou non uniformes, installations techniques de haute précision. |
La température de rétraction est la chaleur minimale nécessaire pour activer le rétrécissement de la gaine thermorétractable, tandis que la plage de résistance thermique correspond aux températures qu’elle peut supporter durablement sans se dégrader une fois installée.
Chaque gaine thermorétractable a une plage de température spécifique à laquelle elle commence à se rétracter. Cette température varie en fonction du type de matériau utilisé pour fabriquer la gaine.
Température de rétraction : 80°C à 120°C
Plage de résistance : thermique : -55°C à +135°C
Température de rétraction : 100°C à 125°C
Plage de résistance thermique : -20°C à +105°C
Température de rétraction : 300°C à 350°C
Plage de résistance thermique : -65°C à 260°C
Température de rétraction : 175°C à 200°C
Plage de résistance thermique : -40°C à +200°C
Température de rétraction : 175°C à 200°C
Plage de résistance thermique : -60°C à +200°C
Température de rétraction: 170°C à 200°C
Plage de résistance : -55°C à 175°C
