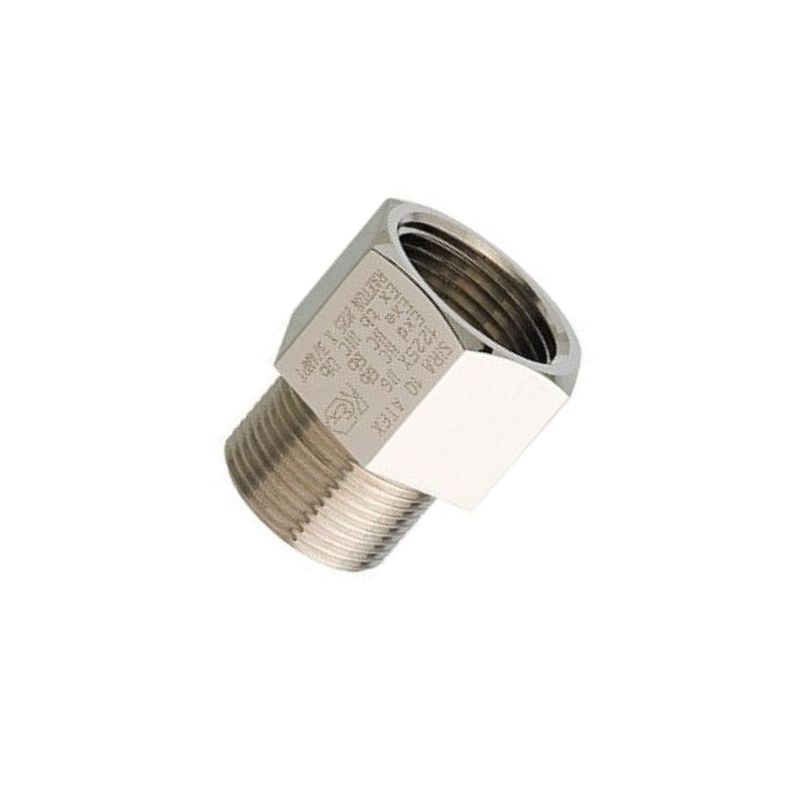

Adaptateur hexagonal laiton Atex
Adaptateur ATEX hexagonal en laiton pour presse-étoupe ATEX.
Matériau: laiton nickelé
Température admissible: -60° à +200°C
Indice de Protection: IP66 (avec joint)
Marquage ATEX :
Ex I M2 - Ex db I Mb / Ex eb I Mb
Ex II 2G - Ex db IIC Gb / Ex eb IIC Gb
Ex II 2D - Ex tb IIIC Db IP66
Conditionnement unitaire
Sur commande uniquement – Contactez-nous pour le délai 04.72.05.62.40
| Référence | Filetage Mâle | Filetage Femelle | Diamètre extérieur |
|---|---|---|---|
| ABA1112YXN ABA1213YXN ABA1242YXN ABA1243YXN ABA1314YXN ABA1343YXN ABA1344YXN ABA1415YXN ABA1444YXN ABA1516YXN ABA4212YXN ABA4213YXN ABA4313YXN | M16 | M20 | 24,0 mm |
| ABA1213YXN | M20 | M25 | 30,5 mm |
| ABA1242YXN | M20 | NPT 1/2'' | 24,0 mm |
| ABA1243YXN | M20 | NPT 3/4'' | 30,5 mm |
| ABA1314YXN | M25 | M32 | 37,6 mm |
| ABA1343YXN | M25 | NPT 3/4'' | 30,5 mm |
| ABA1344YXN | M25 | NPT 1'' | 37,6 mm |
| ABA1415YXN | M32 | M40 | 47,2 mm |
| ABA1444YXN | M32 | NPT 1'' | 37,6 mm |
| ABA1516YXN | M40 | M50 | 55,9 mm |
| ABA4212YXN | NPT 1/2'' | M20 | 24,0 mm |
| ABA4213YXN | NPT 1/2'' | M25 | 30,5 mm |
| ABA4313YXN | NPT 3/4'' | M25 | 30,5 mm |
Caractéristiques
| Matériaux | Laiton nickelé |
| Marquage ATEX | Ex I M2 – Ex db I Mb / Ex eb I Mb Ex II 2G – Ex db IIC Gb / Ex eb IIC Gb Ex II 2D – Ex tb IIIC Db IP66 |
| Attestation d’examen UE de type | ITS 16 ATEX 101336X |
| Certification IECEx | IECEx ITS16.0011X |
| Température ambiante admissible | -60 °C à +200 °C |
| Indice de Protection | IP66 |
| Indice de Protection | Brésil : INMETRO NCC 18.0133X Canada, Etats-Unis : CSA 1003277 Chine : CCC 2020322313001350 (adaptateurs AB) NEPSI GYJ 18.1471X (adaptateurs AB) Inde : CCoE PESO P523616 Royaume-Uni : UKCA ITS 21 UKEX 0051X Russie, Biélorussie, Kazakhstan, Arménie, Kirghizistan : EAC RU C-GB.A 07.B.03971/21 |
Application adaptateur AB ATEX
Les adaptateurs AB permettent d’augmenter la taille et/ou le type d’un filetage sur un appareil électrique situé en zones à risques d’explosions. Par exemple, le diamètre d’une entrée de câble pour accueillir un presse-étoupe ou un raccord ayant un filetage plus grand.
