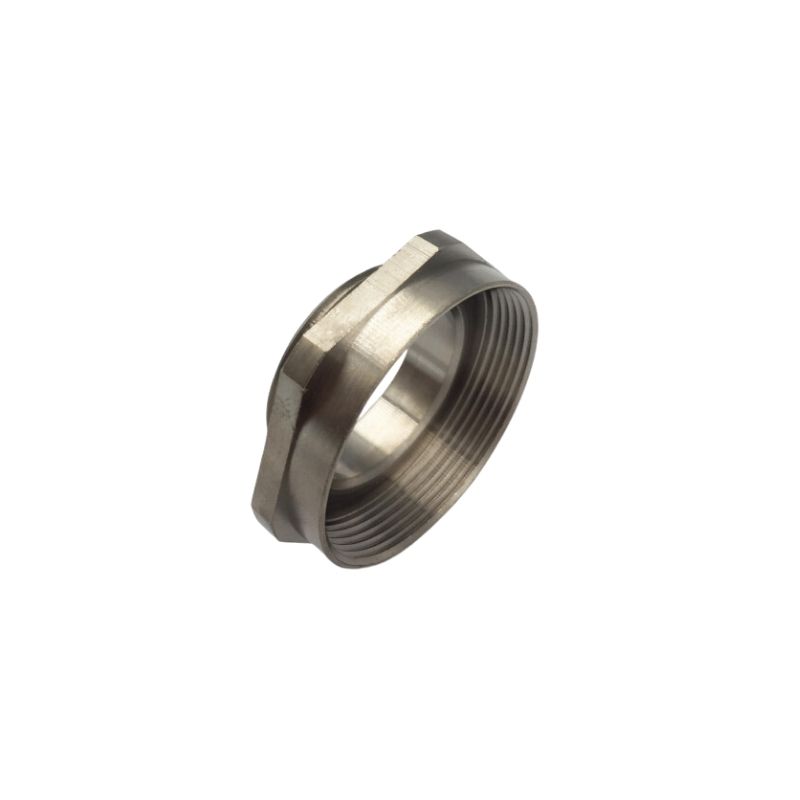

Amplificateur M/F Pg
Amplificateur pour presse-étoupe Mâle/Femelle, filetage métrique Pg. Pg7 à Pg42 vers Pg9 à Pg48.
Cet accessoire industriel facilite l'utilisation de presse-étoupes avec un filetage extérieur plus petit que les orifices filetés déjà présents sur vos appareils et boîtiers.
Matériau : laiton nickelé
Filetage électrique Pg - guide : UTE C 68-312 et DIN 40430
IP66, IP68 avec joint composite ou néoprène
| Référence | Pg Mâle | Pg Femelle | Diamètre extérieur | Conditionnement |
|---|---|---|---|---|
| 070904 | Pg7 | Pg9 | 17,0 mm | 50 |
| 091104 | Pg9 | Pg11 | 20,0 mm | 50 |
| 091304 | Pg9 | Pg13 | 22,0 mm | 50 |
| 111304 | Pg11 | Pg13 | 22,0 mm | 50 |
| 111604 | Pg11 | Pg16 | 24,0 mm | 50 |
| 131604 | Pg13 | Pg16 | 24,0 mm | 50 |
| 132104 | Pg13 | Pg21 | 30,0 mm | 50 |
| 162104 | Pg16 | Pg21 | 30,0 mm | 50 |
| 212904 | Pg21 | Pg29 | 40,0 mm | 10 |
| 293604 | Pg29 | Pg36 | 50,0 mm | 1 |
| 364204 | Pg36 | Pg42 | 58,0 mm | 1 |
| 364804 | Pg36 | N° 48 NFC | 64,0 mm | 1 |
| 424804 | Pg42 | N° 48 NFC | 64,0 mm | 1 |
| 364884 | Pg36 | Pg48 | 64,0 mm | 1 |
| 424884 | Pg42 | Pg48 | 64,0 mm | 1 |
| Type | Amplificateur mâle femelle |
| Matériau | Laiton nickelé |
| Filetage | Pg selon guide : UTE C 68-312 et DIN 40430 |
| Indice de protection | IP66, IP68 avec joint composite ou néoprène |
| Compatibilité | Presse-étoupe métallique |
À quoi sert un amplificateur métallique mâle/femelle pour presse-étoupe ?
Les amplificateurs métalliques mâle/femelle pour presse-étoupes sont des accessoires utilisés dans le domaine de l’électrotechnique et de l’automatisation industrielle. Leur rôle principal est d’adapter des raccords ou presse-étoupes de tailles de filetage différentes pour permettre une connexion sécurisée entre un câble et un appareil.
Le presse-étoupe assure l’étanchéité et la sécurité des installations électriques, particulièrement dans des environnements où des conditions extrêmes sont présentes, telles que la poussière, l’humidité, ou des atmosphères inflammables. L’amplificateur métallique mâle/femelle permet donc de faciliter l’assemblage de ces dispositifs en adaptant les dimensions des filets des presse-étoupes.
Ce type d’amplificateur est utile lorsque les installations nécessitent une connexion entre deux composants dont les dimensions du filetage ne correspondent pas. Il agit comme un intermédiaire permettant de joindre des pièces ayant des filets mâles et femelles de tailles différentes, tout en assurant une installation correcte et sécurisée.
L’amplificateur assure aussi l’étanchéité des systèmes électriques, une caractéristique essentielle dans les environnements à risque. Les presse-étoupes avec amplificateurs métalliques permettent de protéger les câbles et installations contre la pénétration d’eau et de poussières, contribuant à la sécurité des équipements électriques.
Comment utilise-t-on un amplificateur métallique pour presse-étoupe ?
Le processus commence par l’identification des composants qui doivent être reliés ensemble. Il est important de vérifier la compatibilité des tailles de filetage entre les différents éléments (presse-étoupe, câbles, équipements) afin de choisir l’amplificateur adéquat. Ces produits sont disponibles dans diverses tailles et types de filetage, tels que les normes ISO ou PG.
Une fois le modèle d’amplificateur choisi, il suffit de visser l’amplificateur entre le presse-étoupe et l’appareil ou la gaine de câble. L’installation de l’amplificateur se fait manuellement, en vissant les deux extrémités (mâle et femelle) dans leurs emplacements respectifs. Il est important de s’assurer que l’amplificateur est bien serré pour éviter toute fuite de matière ou d’humidité.
Selon le type de joint utilisé (généralement en néoprène ou composite), l’amplificateur peut également contribuer à assurer une étanchéité maximale, ce qui est essentiel pour maintenir l’intégrité des systèmes électriques.
L’utilisation de l’amplificateur métallique ne se limite pas uniquement à l’aspect mécanique.
Quelles sont les applications et pourquoi utilise-t-on ces amplificateurs ?
Les amplificateurs métalliques mâle/femelle pour presse-étoupes sont utilisés dans de nombreuses applications industrielles, notamment dans les secteurs de l’électrotechnique, de l’automatisation, de la chimie, de la pétrochimie etc.
Ces zones nécessitent une protection renforcée contre les risques d’incendie ou d’explosion dus à la présence de substances inflammables ou corrosives.
Une des principales raisons pour lesquelles ces amplificateurs sont utilisés est qu’ils permettent de connecter différents types de presse-étoupes, facilitant ainsi l’installation de câbles dans des systèmes complexes. Ils sont également importants dans des environnements où l’accès est difficile ou où les câbles doivent être protégés contre des conditions extrêmes. Dans ces environnements, l’amplificateur assure une installation correcte et durable, minimisant les risques de défaillance.
De plus, l’utilisation de ces amplificateurs garantit que les câbles sont correctement protégés, non seulement contre les intrusions d’eau ou de poussière, mais aussi contre des conditions chimiques ou mécaniques agressives.
Leur capacité à offrir une connexion sécurisée et étanche est indispensable dans des installations électriques sensibles où l’intégrité des câbles doit être préservée pendant toute la durée de vie de l’équipement. Enfin, ils permettent de réduire le temps d’installation, tout en respectant les normes de sécurité et les exigences industrielles strictes.
