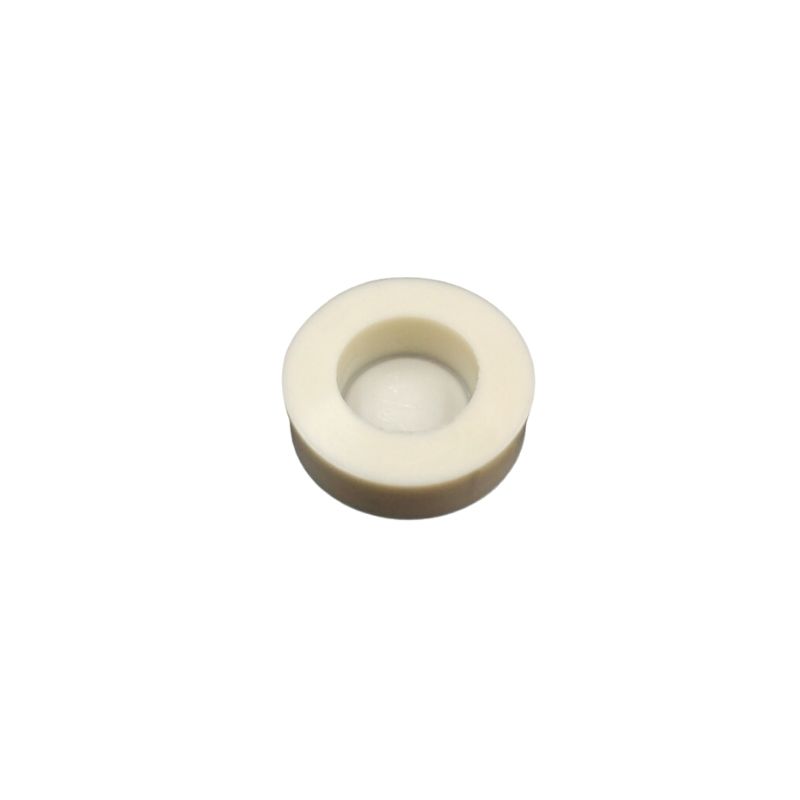

Bague PVC réductrice
Bague PVC réductrice Capri pour presse-étoupe ECP - ISOCAP - NORMADIX. Matériau : PVC. Compatible filetage ISO et Pg
| Référence | Taille | ISO | Pg | Diamètre min/max | Conditionnement |
|---|---|---|---|---|---|
| 240735 | 5 | M16 | Pg9 | 3,5/6,5 mm | 100 |
| 240935 | 6 | M16bis | Pg11 | 5,5/8,7 mm | 100 |
| 241235 | 7 | M20 | Pg13 | 5,5/8,7 mm | 100 |
| 241135 | 7 | M20 | Pg13 | 7,0/10,5 mm | 100 |
| 241535 | 8 | M20bis | Pg16 | 5,5/8,7 mm | 100 |
| 241435 | 8 | M20bis | Pg16 | 7,0/10,5 mm | 100 |
| 241335 | 8 | M20bis | Pg16 | 8,0/12,5 mm | 100 |
| 241635 | 9 | M25 | Pg21 | 10,0/15,0 mm | 100 |
| 242135 | 10 | M32 | Pg29 | 14,0/19,0 mm | 50 |
| 242935 | 11 | M40 | Pg36 | 17,5/25,0 mm | 10 |
| 242635 | 12 | M50 | Pg42 | 22,0/32,5 mm | 20 |
| 244735 | 13 | M63 | Pg48 | 22,0/32,5 mm | 20 |
| 244235 | 13 | M63 | Pg48 | 26,0/38,0 mm | 20 |
Compatibilité filetageISO et Pg
| Matériaux | PVC |
| Compatibilité avec les presse-étoupe | ECP, ISOCAP, NORMADIX, NEWCAP |
Bague réductrice pour presse-étoupe
Une bague réductrice pour presse-étoupe en PVC est un accessoire utilisé dans les installations électriques pour ajuster la taille d’un presse-étoupe, afin qu’il s’adapte correctement à un câble ou à un conduit de diamètre plus petit que celui pour lequel le presse-étoupe a été conçu.
Le presse-étoupe est un dispositif de sécurité qui permet de fixer un câble ou un conduit tout en assurant l’étanchéité autour de celui-ci pour éviter toute infiltration d’eau, de poussière ou d’autres éléments extérieurs. Cela protège les installations électriques, notamment dans des environnements où des conditions difficiles peuvent être rencontrées (humidité, poussières, etc.).
La bague réductrice intervient lorsque le câble ou le conduit à utiliser a un diamètre plus petit que celui de l’entrée du presse-étoupe. Elle permet ainsi de réduire l’espace entre l’élément à installer et le presse-étoupe, garantissant une fixation étanche et sécurisée. Elle est généralement fabriquée en PVC ou en matériaux similaires pour assurer une bonne résistance aux conditions d’installation, tout en étant simple à installer.
Comment installer les bagues réductrices pour presse-étoupes ?
L’installation d’une bague réductrice pour presse-étoupe est simple mais nécessite de suivre certaines étapes pour garantir une fixation correcte et étanche. Commencez par vérifier que la taille de la bague réductrice est adaptée au diamètre du câble ou du conduit que vous souhaitez utiliser, ainsi qu’à l’ouverture du presse-étoupe.
Ensuite, démontez le presse-étoupe en retirant la partie supérieure ou en dévissant l’élément permettant l’insertion du câble. Insérez la bague réductrice dans l’ouverture du presse-étoupe, en vous assurant qu’elle est bien positionnée pour réduire le diamètre et s’ajuster parfaitement au câble. Passez ensuite le câble à travers le presse-étoupe et la bague, en veillant à ce qu’il soit bien centré et protégé.
Après avoir inséré le câble, revissez ou refermez le presse-étoupe pour maintenir le câble en place. Vérifiez que le presse-étoupe serre correctement et assure une étanchéité parfaite autour du câble. Enfin, testez l’installation pour vérifier qu’il n’y a pas de fuites d’air ou d’humidité, et que le tout est sécurisé.
Quelles applications pour les bagues réductrices en PVC ?
Les bagues réductrices pour presse-étoupes sont utilisées dans de nombreuses applications où il est nécessaire d’assurer une fixation étanche et sécurisée des câbles ou des conduits de différentes tailles. Voici quelques-unes des principales applications :
Installations électriques industrielles :
Elles sont utilisées pour adapter les presse-étoupes aux câbles de tailles variées dans des environnements industriels. Ces installations incluent des machines, des équipements de production ou des systèmes d’éclairage où les câbles doivent être protégés contre l’humidité, la poussière et d’autres contaminants.
Installations marines et nautiques :
Les bagues réductrices sont couramment utilisées dans les applications maritimes pour assurer une étanchéité autour des câbles passant par des parois étanches, comme dans les navires ou les plateformes offshore. Elles aident à éviter les infiltrations d’eau et à protéger les systèmes électriques contre la corrosion.
Infrastructures en milieu humide ou extérieur :
Dans les installations extérieures, notamment dans les bâtiments, les parcs, les stades ou les installations agricoles, ces bagues assurent l’étanchéité et la sécurité des câbles qui traversent des environnements exposés à des conditions météorologiques variées (pluie, neige, humidité).
Bâtiments et constructions :
Elles sont utilisées pour adapter les presse-étoupes lors de l’installation de systèmes électriques dans les bâtiments commerciaux ou résidentiels, garantissant une protection contre l’humidité et les intrusions extérieures.
