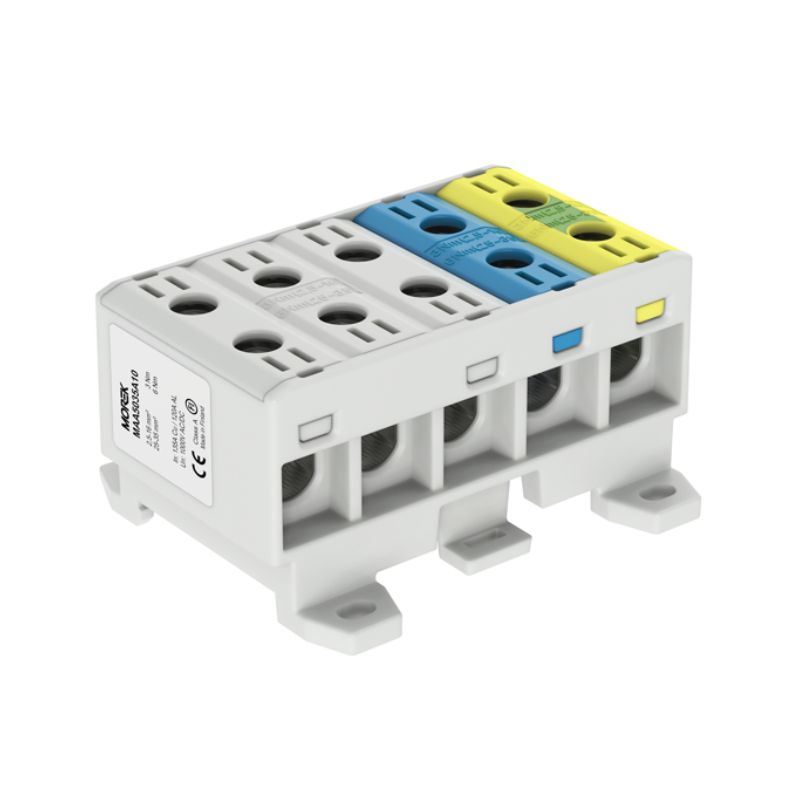

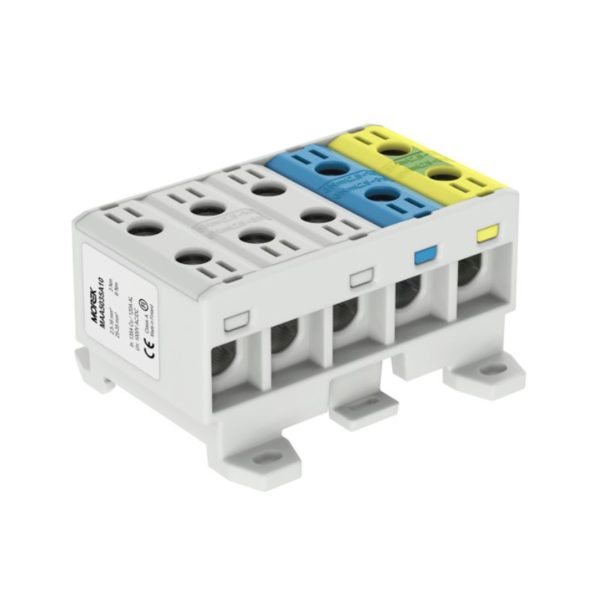

Blocs de jonction 5 Pôles 10 Trous
Blocs de jonction 5 pôles pour tableaux électriques - 10 connexions pour raccordement de câbles électriques.
Type de conducteur : Al/Cu
Matériau : Aluminium étamé, polyamide PA66
Résistance aux flammes
Conditionnement unitaire
| Référence | Désignation | Section conducteur | Coloris |
|---|---|---|---|
| MAA5035A10 | OTL35-5x | 2,5 - 35 mm² | Gris, bleu, vert/jaune |
| Matériau du fil | Al/Cu |
| Matériel | Aluminium étamé, polyamide PA66 |
| Nombre de connexions | 10 |
| Courant nominal | 135 A (Cu) / 120 A (Al) |
| Tension nominale | 1000 V |
| Température de service | 80°C |
| Certification | EN 61238-1, EN 60947-7-1, UL 1059 |
| Résistance aux flammes | Oui |
| Sans halogène | Oui |
| Classe | Classe A |
Qu’est-ce qu’un pôle de bloc de jonction ?
Le pôle fait référence à un point de connexion dans un bloc de jonction. Chaque pôle est destiné à accueillir un conducteur spécifique. Le nombre de pôles dans un bloc de jonction détermine combien de conducteurs distincts peuvent être connectés simultanément.
Bloc de jonction 5 pôles/10 trous
Nombre de pôles (5) : Un bloc de jonction 5 pôles signifie qu’il est conçu pour connecter 5 conducteurs distincts, chacun sur un pôle individuel. Cela peut être utile pour des circuits où vous avez besoin de relier plusieurs phases, groupes de conducteurs ou différents circuits ensemble.
Nombre de trous (10) : Le bloc dispose de 10 trous, ce qui indique qu’il peut accueillir deux conducteurs par pôle. Cela permet de relier jusqu’à deux fils différents sur chaque pôle. Donc, avec 5 pôles et 10 trous, vous pouvez connecter un total de 10 fils.
Application et utilité du bloc de jonction 5 pôles et 10 trous
Un bloc de jonction 5 pôles/10 trous est utilisé dans des systèmes électriques où vous devez connecter plusieurs conducteurs, tout en permettant de gérer des circuits multiples en même temps. Par exemple :
Installations triphasées avec neutre : Vous pourriez avoir trois phases (trois pôles) et un conducteur neutre (un autre pôle) et, enfin, une mise à la terre (le cinquième pôle).
Circuits où plusieurs conducteurs doivent être répartis : Dans des applications industrielles, commerciales ou résidentielles, un tel bloc de jonction permet de relier plusieurs câbles d’alimentation et de distribution sur un même dispositif.
