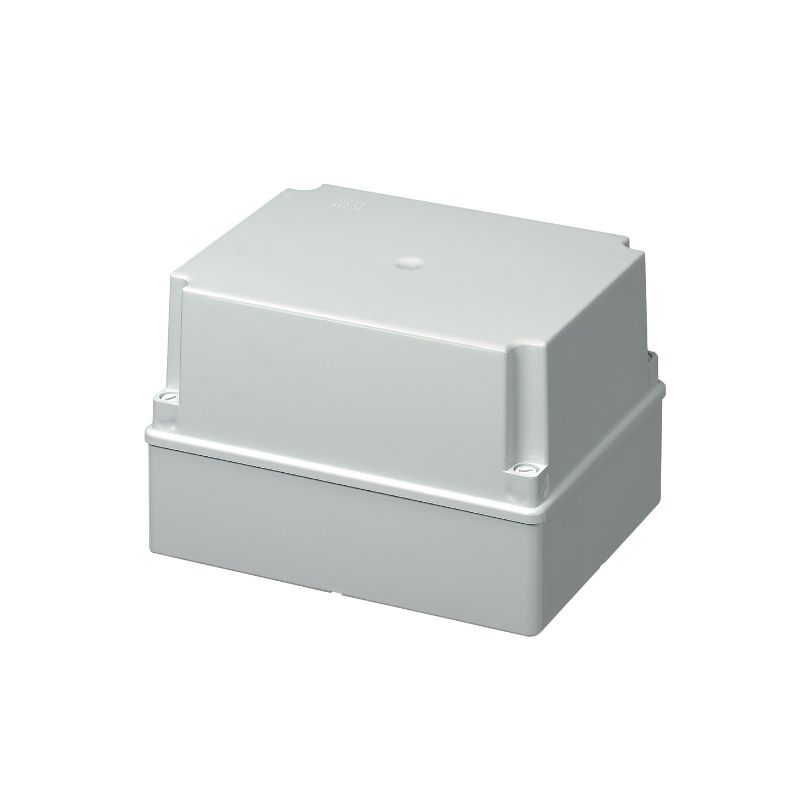

Boîte de dérivation lisse sans halogène
Boîte de dérivation en ABS thermorésistant et sans halogène, avec couvercle vissé et rehaussé, joints en caoutchouc souple et guide intérieur pour rail DIN. Plusieurs dimensions disponibles, adaptées aux applications industrielles.
| Référence | Dimensions | Conditionnement |
|---|---|---|
| EC430C5 | 150x110x140 mm | unitaire |
| EC430C6 | 190x140x140 mm | unitaire |
| EC430C7 | 240x190x160 mm | unitaire |
| EC430C8 | 300x220x180 mm | unitaire |
| EC430C9 | 380x300x180 mm | unitaire |
| Matériau | ABS thermorésistant, sans halogène |
| Couvercle | Rehaussé, vissé |
| Joints | Caoutchouc souple |
| Double isolation | Oui (norme EN 60439) |
| Guide intérieur | Pour rail DIN, barrette ou plaque de fond |
| Emballage | Individuel avec film protecteur |
| Indice de protection | IP56 |
| Certification | CE |
| Couleur | Gris RAL 7035 |
Boîte de dérivation lisse
La boîte de dérivation lisse est conçue pour regrouper et protéger les câbles et connexions électriques dans différents environnements. Elle dispose d’un fond en ABS thermorésistant et d’un couvercle en polycarbonate transparent fumé, permettant de visualiser les connexions internes sans retirer le couvercle. Le couvercle rehaussé offre un volume suffisant pour installer borniers, dominos et câbles, facilitant ainsi l’organisation et la maintenance. Les joints intérieurs en caoutchouc souple garantissent l’étanchéité, correspondant à l’indice IP56, et les vis en nylon assurent une fixation stable et durable. La couleur grise RAL 7035 permet une intégration harmonieuse dans les installations industrielles ou tertiaires. Chaque boîte est fournie avec un film protecteur pour préserver sa propreté avant l’installation.
Conception interne et compatibilité
Cette boîte de dérivation lisse inclut un guide interne pour le montage de rail DIN EN 50022, barrette ou plaque de fond, offrant une installation flexible pour différents composants modulaires. Elle peut également intégrer une double isolation selon la norme EN 60439, ce qui renforce la sécurité des circuits. Les modèles disponibles vont de EC440C5 à EC440C9, couvrant des dimensions variées pour répondre aux besoins des projets, des petites boîtes compactes aux grandes boîtes capables de contenir plusieurs lignes ou dispositifs. Certains modèles disposent d’un couvercle articulé, facilitant l’accès lors de la maintenance. Les matériaux utilisés sont sans halogène, limitant les risques liés aux fumées et gaz en cas de surchauffe.
Applications et installation
La boîte de dérivation lisse est adaptée aux installations murales ou en saillie dans les secteurs industriels, tertiaires et résidentiels. Elle permet de protéger et organiser les circuits électriques dans les tableaux de distribution, armoires de commande ou autres dispositifs nécessitant un regroupement clair des câbles. Le couvercle rehaussé offre la possibilité d’ajouter des câbles sans gêner les connexions existantes, ce qui simplifie les interventions ultérieures. Grâce à son indice IP56, elle résiste à la poussière et aux projections d’eau, adaptée aux environnements intérieurs ou partiellement exposés. Chaque boîte est livrée emballée individuellement, facilitant le stockage et le transport tout en assurant que le produit reste intact jusqu’à son installation. Cette boîte de dérivation lisse assure une protection efficace et un accès facile aux connexions, tout en répondant aux exigences de sécurité et de conformité.
