Cosses fiches pré-isolées mâle / femelle

Cosses fiches rondes à sertir, cosses, fiches électriques pré-isolées mâle ou femelle. Isolant : PVC renforcée par bague métallique. Section 0.5 à 1.5 mm² (6 mm² sur demande)

Ce produit est actuellement en rupture et indisponible.

RéférenceColorisFicheSectionDiamètreConditionnement
42025BleuMâle1,5 - 2,5 mm²4 mm100 pièces
41025RougeMâle0,5 - 1,5 mm²4 mm100 pièces
41026RougeFemelle0,5 - 1,5 mm²4 mm100 pièces
42026BleuMâle1,5 - 2,5 mm²5 mm100 pièces
42027BleuFemelle1,5 - 2,5 mm²4 mm100 pièces
42028BleuFemelle1,5 - 2,5 mm²5 mm100 pièces
Caractéristiques
DésignationCosses rondes à sertir, fiches électriques pré-isolées mâle / femelle
Type de cosseMâle ou Femelle
IsolantPVC
Température d’utilisation-10 °C à +50 °C
Renfort d’isolationBague métallique intégrée
Description

Cosses à fiches rondes mâles et femelles

Ces cosses à fiches permettent de réaliser des connexions électriques rapides, sûres et démontables entre deux conducteurs.
Elles sont constituées de deux parties complémentaires :

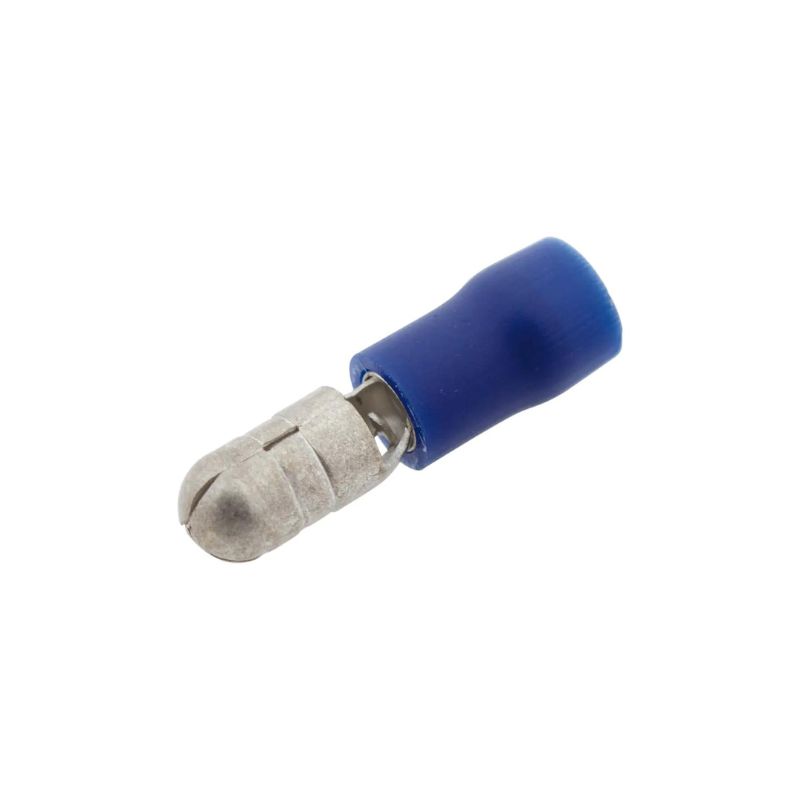

  • La cosse mâle est une fiche métallique de forme cylindrique.

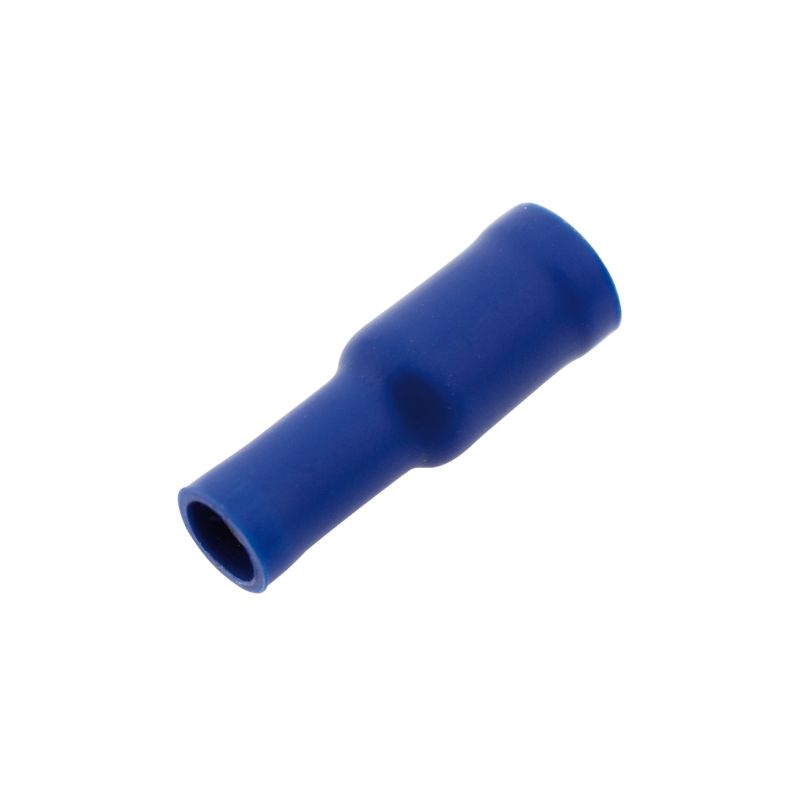

  • La cosse femelle est un tube creux qui reçoit la fiche mâle par emboîtement.

L’ensemble crée une liaison, qui peut être connectée ou déconnectée facilement, sans vis, sans soudure, sans bornier.

Les deux cosses sont pré-isolées, c’est-à-dire entourées d’une gaine en PVC ou en nylon.

Quelles sont les avantages des cosses à fiche ?

Cette gaine a un double avantage : elle protège l’utilisateur contre les contacts accidentels, et elle isole la connexion contre les courts-circuits ou les frottements avec d’autres fils.

Dans le cadre de vos activités, que vous soyez fabricant de machines ou tableautier, ce type de connexion vous apporte plusieurs bénéfices concrets.

  • D’abord, le gain de temps.
    L’installation est simple : on dénude le fil, on l’insère dans la cosse, on sertit avec une pince adaptée, et c’est fini.
    Aucune vis à serrer, aucun fil à souder.
    C’est rapide à monter, et encore plus rapide à démonter.
  • Ensuite, la sécurité.
    Grâce à la gaine isolante, le contact est protégé mécaniquement et électriquement.
    C’est particulièrement utile dans les environnements exigus ou à forte densité de câblage.
  • Autre point important : la fiabilité du contact.
    Le sertissage crée une liaison solide entre le fil et la cosse, et l’ajustement entre la fiche mâle et femelle garantit une bonne tenue mécanique.
    La forme cylindrique offre une surface de contact stable, qui résiste aux vibrations et aux variations de température.

Quelles applications pour les cosses préisolées à fiches rondes ?

Ces cosses sont souvent utilisées dans :

  • Le câblage interne de machines spéciales

  • Les systèmes de commande et de puissance

  • Les armoires électriques

  • Les systèmes modulaires ou évolutifs

  • Les lignes de production automatisées

Elles sont utiles dès qu’il faut pouvoir connecter et déconnecter une ligne rapidement, pour une opération de maintenance, un test, ou une modification d’un équipement.

Elles sont aussi appréciées dans les circuits qui doivent rester démontables, ou quand l’accès est limité et ne permet pas d’utiliser des connecteurs plus complexes.

Les électriciens industriels, les monteurs câbleurs et les techniciens de maintenance les utilisent quotidiennement.

Caractéristiques des cosses pré-isolées à fiches

Côté technique, ces cosses existent en plusieurs diamètres pour s’adapter aux différentes sections de fil : 0,5 à 6 mm² en général.
Elles sont aussi codées par couleur : rouge, bleu, jaune, selon la plage de section.
Cela permet un repérage visuel rapide et un travail plus précis.

Pour résumer, les cosses fiches rondes pré-isolées sont une solution simple, fiable et économique pour vos connexions démontables.
Elles sont faciles à intégrer dans vos procédures de câblage, elles accélèrent la fabrication, et elles facilitent l’entretien des installations.

Si vous cherchez à standardiser vos connexions, à réduire le temps de câblage, tout en assurant une bonne tenue mécanique et électrique, ce type de cosse est parfaitement adapté à vos besoins.
