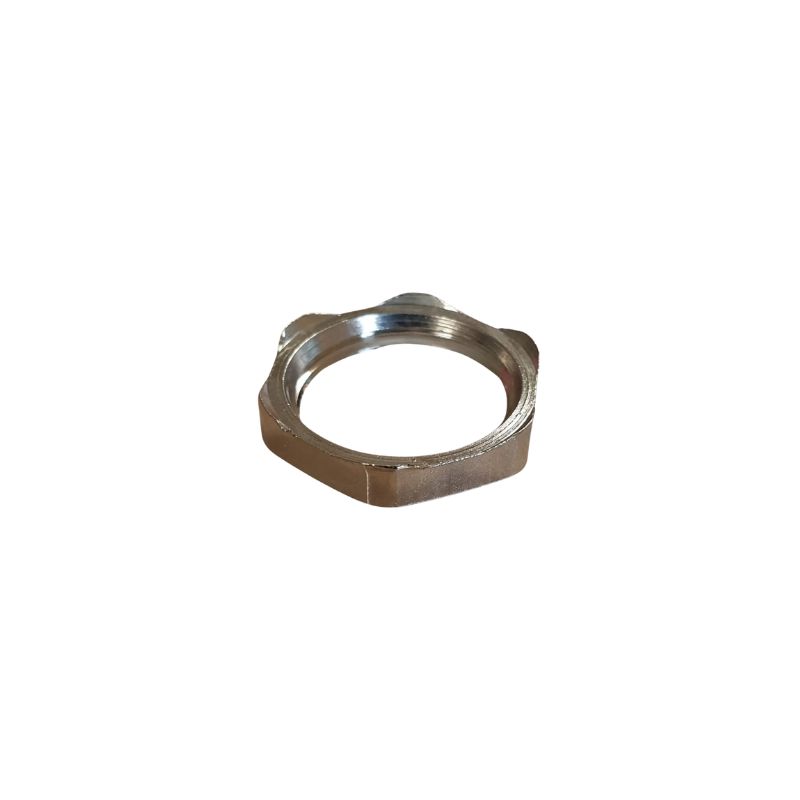

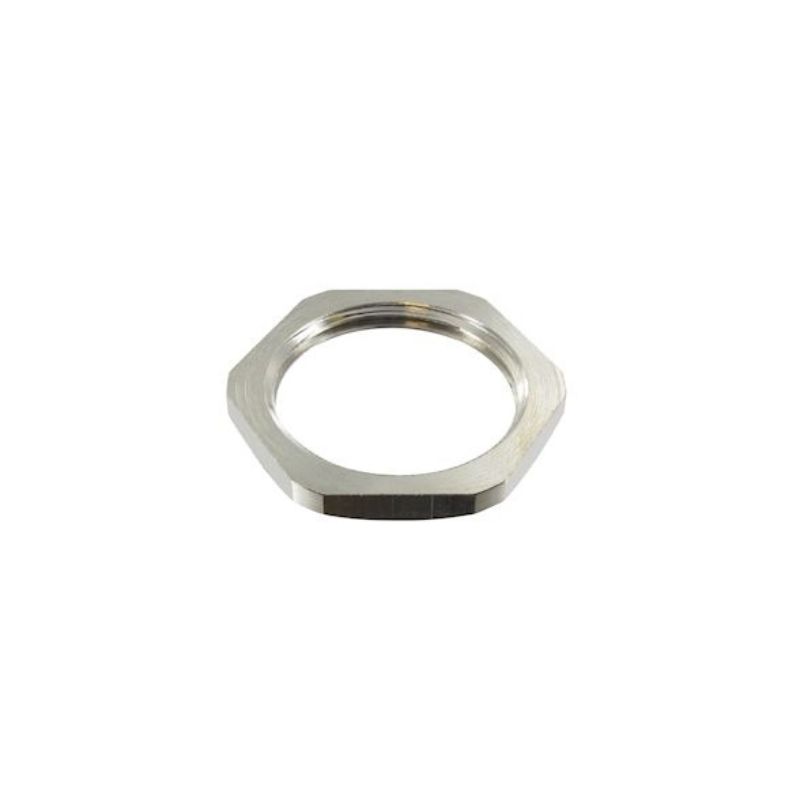

Ecrou de mise à la terre métallique ISO
Accessoires pour presse-étoupes : Ecrou de mise à la terre métallique ISO. Matériau : laiton nickelé. Filetage ISO selon EN 60423.
| Référence | Taille | Diamètre extérieur | Conditionnement |
|---|---|---|---|
| 229104 | M10 | 12,0 mm | 1 |
| 229124 | M12 | 14,0 mm | 1 |
| 229164 | M16 | 18,0 mm | 1 |
| 229204 | M20 | 23,0 mm | 1 |
| 229254 | M25 | 28,0 mm | 1 |
| 229324 | M32 | 36,0 mm | 1 |
| 229404 | M40 | 44,0 mm | 1 |
| 229504 | M50 | 54,0 mm | 1 |
| 229634 | M63 | 70,0 mm | 1 |
| Type | Écrou de mise à la terre |
| Matériau | Laiton nickelé |
| Filetage | ISO selon EN 60423 |
| Indice de protection | IP66, IP68 avec joint composite ou néoprène |
| Compatibilité | Presse-étoupe métallique |
Les écrous de mise à la terre pour presse-étoupe sont des éléments essentiels dans les installations électriques, particulièrement dans les environnements industriels où la sécurité est primordiale. Ces écrous sont utilisés pour assurer une connexion fiable à la terre, permettant ainsi de protéger les systèmes électriques contre les risques électriques, tels que les décharges ou les courts-circuits. Bien que leur fonction principale soit de garantir la mise à la terre, il est possible de les utiliser également comme un contre-écrou dans certaines situations, mais avec des spécificités particulières qu’il convient de bien comprendre.
Fonction des écrous de mise à la terre pour presse-étoupe
Un presse-étoupe métallique est un dispositif conçu pour maintenir un câble ou un fil en place tout en offrant une protection mécanique contre les contraintes externes. Lorsque ce presse-étoupe est utilisé dans un système électrique, il est souvent nécessaire de le relier à la terre pour assurer la sécurité de l’installation. C’est là qu’intervient l’écrou de mise à la terre, qui permet de réaliser cette connexion. En plus de maintenir le câble en place, l’écrou de mise à la terre permet de garantir qu’une fuite de courant ou un défaut électrique est dirigé en toute sécurité vers la terre, évitant ainsi des risques d’électrocution ou d’incendie.
Les écrous de mise à la terre sont disponibles en différentes tailles, ce qui permet de les adapter à des pressions et à des câbles de différentes dimensions. Par exemple, on peut trouver des tailles allant de M10 (pour des câbles de petite section) à M63 (pour des câbles de plus grande section), avec des dimensions spécifiques qui correspondent aux besoins des installations électriques. Ces écrous sont équipés de filets qui permettent de les visser sur le presse-étoupe métallique, assurant ainsi une connexion électrique sécurisée. L’écrou est conçu pour être vissé directement sur la partie métallique du presse-étoupe, ce qui permet d’établir un contact avec le système de mise à la terre.
Utilisation à la place d’un contre-écrou
Un contre-écrou est généralement un écrou utilisé pour bloquer un autre écrou afin d’empêcher son desserrage sous l’effet de vibrations ou de mouvements. Les écrous de mise à la terre pour presse-étoupe peuvent, dans certaines situations, être utilisés de cette manière. Autrement dit, ils peuvent être vissés contre un autre écrou pour empêcher ce dernier de se dévisser, en assurant une fixation solide et stable. Cela est particulièrement utile dans des environnements où des vibrations peuvent défaire les écrous classiques, comme dans des installations industrielles ou des équipements qui subissent des secousses régulières.
Cependant, l’écrou de mise à la terre a une fonction supplémentaire par rapport à un contre-écrou classique : il assure aussi la continuité de la mise à la terre. Contrairement à un simple écrou, il ne sert pas seulement à maintenir le presse-étoupe en place, mais aussi à créer une connexion directe avec le système de mise à la terre. En effet, l’écrou est conçu pour être relié à un conducteur de mise à la terre, tel qu’un câble de terre ou un rail de mise à la terre. Ce lien électrique est crucial pour garantir que toute fuite de courant ou défaillance dans le système électrique soit correctement dirigée vers la terre, où elle ne représente aucun danger pour l’utilisateur.
Avantages et précautions
L’un des principaux avantages de l’utilisation d’un écrou de mise à la terre comme contre-écrou est qu’il permet de garantir que la connexion à la terre est maintenue même en cas de vibrations ou de mouvements. Cela peut être essentiel dans des environnements industriels, où les équipements sont souvent soumis à des forces qui peuvent défaire des connexions non sécurisées. En agissant simultanément comme contre-écrou et comme élément de mise à la terre, l’écrou assure à la fois une fixation mécanique robuste et une continuité électrique sécurisée.
Il est toutefois important de noter que l’écrou de mise à la terre ne doit pas être utilisé uniquement à des fins de fixation mécanique si la mise à la terre est nécessaire. Son rôle principal reste de fournir une connexion fiable à la terre. Si la fonction de mise à la terre n’est pas nécessaire dans une installation, il vaut mieux utiliser un contre-écrou standard, qui n’a pas de connexion électrique.
