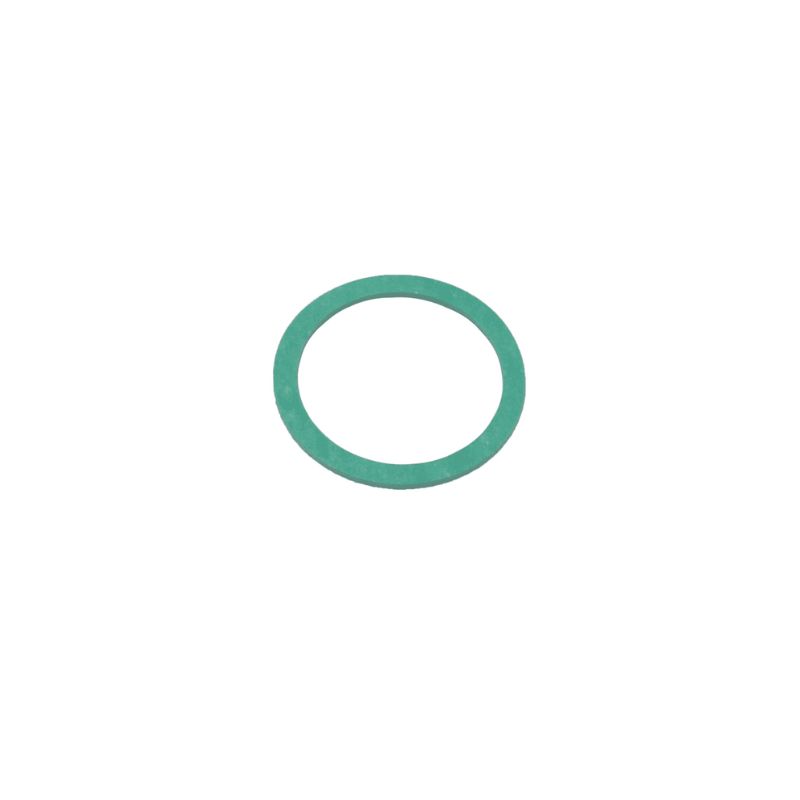

Joint vert plat fibre Pg
Joint vert plat fibre Pg pour presse-étoupes. Matériaux : Fibre. Filetage Pg7 à Pg48.
Température d’utilisation en continu: -60°C à +140°C
| Référence | Taille | Diamètre extérieur | Diamètre intérieur | Épaisseur | Conditionnement |
|---|---|---|---|---|---|
| 240750 | Pg7 | 17,0 mm | 12,5 mm | 1,5 mm | 20 |
| 240950 | Pg9 | 21,0 mm | 15,2 mm | 1,5 | 20 |
| 241150 | Pg11 | 25,0 mm | 18,9 mm | 1,5 | 20 |
| 241350 | Pg13 | 27,0 mm | 20,4 mm | 1,5 | 20 |
| 241650 | Pg16 | 31,0 mm | 22,5 mm | 1,5 mm | 20 |
| 242150 | Pg21 | 39,0 mm | 28,3 mm | 1,5 mm | 20 |
| 242950 | Pg29 | 50,0 mm | 37,0 mm | 1,5 mm | 10 |
| 243650 | Pg36 | 64,0 mm | 47,0 mm | 1,5 mm | 10 |
| 244250 | Pg42 | 73,0 mm | 54,0 mm | 1,5 mm | 5 |
| 244850 | Pg48 | 79,0 mm | 60,0 mm | 2,0 mm | 5 |
| Filetage | ISO |
| Matériau | Fibre |
| Couleur | Vert |
| Type | Joint plat |
| Température d’utilisation en continu | -60 °C à +140 °C |
| Protection | Poussière |
Qu’est ce qu’un joint vert de presse-étoupe en fibre ?
Un joint sur un presse-étoupe sert à assurer une étanchéité entre le câble et le boîtier du presse-étoupe. Il protège les installations électriques contre l’humidité, la poussière et les corps étrangers, ce qui aide à prévenir les courts-circuits, la corrosion et les défaillances des équipements.
Il aide aussi à maintenir le câble bien en place, ce qui évite qu’il se déconnecte, surtout dans des environnements où il y a des vibrations.
Enfin, il rend l’installation et la maintenance plus simples, car il réduit les risques de fuites ou d’usure, ce qui aide à garder les systèmes électriques en bon état plus longtemps.
Caractéristiques des joints plats vert en fibre
L’avantage principal du fait que le joint soit en fibre est qu’elle offre une combinaison de résistance mécanique et thermique, idéale pour des environnements variés. La fibre est suffisamment rigide pour maintenir une bonne étanchéité et maintenir le câble en place, tout en restant flexible pour s’adapter aux variations de pression et aux dimensions des câbles. Elle supporte bien les températures extrêmes, ce qui est important dans des installations où il y a de fortes variations thermiques.
En outre, la fibre est résistante à l’usure et ne se déforme pas facilement sous la pression, ce qui permet au joint de durer plus longtemps sans perdre son efficacité. Contrairement à certains autres matériaux, la fibre peut également être plus légère tout en offrant une performance similaire.
Le fait que le joint soit plat présente plusieurs avantages en termes de fonctionnement et d’installation. Un joint plat permet une meilleure répartition de la pression lorsqu’il est comprimé entre le câble et le boîtier du presse-étoupe. Cela aide à assurer une étanchéité plus uniforme, évitant les fuites ou les points de faiblesse où l’humidité ou la poussière pourraient s’infiltrer.
Joint plat vert en fibre pour presse-étoupes
Il est possible d’utiliser un joint en fibre verte plat sur des presse-étoupes en polyamide ou en métal, mais il y a quelques points à prendre en compte pour chaque matériau.
1. Presse-étoupe en métal :
Le joint en fibre verte est particulièrement adapté aux presse-étoupes en métal. La fibre offre une bonne résistance mécanique et thermique, ce qui est idéal pour les environnements industriels où les conditions peuvent être difficiles. Sur un presse-étoupe métallique, le joint assure une étanchéité solide et une fixation stable, en particulier pour des applications avec des câbles qui subissent des vibrations ou des mouvements.
2. Presse-étoupe en polyamide :
Les presse-étoupes en polyamide (plastique renforcé) sont également compatibles avec les joints en fibre verte, à condition que la compression du joint ne soit pas trop forte. Le polyamide étant un matériau plus souple que le métal, il peut être sensible à des pressions excessives. Par conséquent, il est important de s’assurer que le joint est correctement ajusté, sans trop comprimer, pour éviter d’endommager le boîtier en polyamide tout en maintenant une bonne étanchéité.
Comment installer le joint en fibre dans un presse-étoupe ?
Le joint plat vert est placé à l’endroit où le câble entre dans le presse-étoupe. Plus précisément, il se situe entre la partie du presse-étoupe qui entoure le câble et la partie qui serre le tout. Voici les étapes typiques pour l’installation :
Insertion du câble : Le câble est inséré à travers le presse-étoupe.
Positionnement du joint : Le joint plat vert est placé autour du câble, dans la partie du presse-étoupe où le câble entre. Il est souvent positionné sur la face intérieure du presse-étoupe, contre la surface du boîtier ou dans la gorge prévue pour recevoir un joint.
Compression : Une fois le joint en place, le presse-étoupe est serré, comprimant le joint plat contre le câble et le boîtier. Cette compression permet au joint d’assurer une étanchéité, empêchant ainsi l’humidité, la poussière et d’autres éléments externes de pénétrer dans l’installation.
