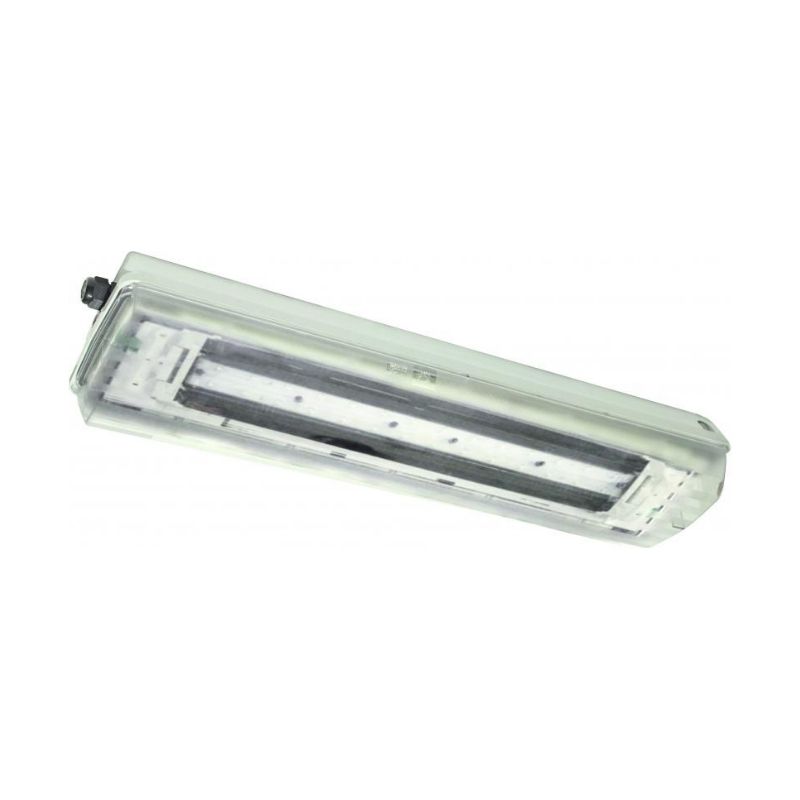

Luminaire atex Ex e 400A 2700 lm
Luminaire ATEX - LED 2700 lm - 5700 K - 2xM25 plastique. Certification: Ex II 2G, Ex II 2D. Zones: 1, 2, 21 ,22. Type: LED 400A. Flux lumineux: 2 L - 5 L. Température de couleur 5700 K. Fabricant : Eaton
| Référence | Dimensions | Intensité | Conditionnement |
|---|---|---|---|
| 12265504101 | 760x188x130 mm | 2700 lm | unitaire |
| Matériaux | Boitier en GRP, vasque en polycarbonate |
| Marquage ATEX | Ex II 2G – Ex db eb mb op is IIC T4 Gb Ex II 2D – Ex tb IIIC T80 °C Db IP66 |
| Attestation d’examen CE de type | BVS 09 ATEX E 034 |
| Certification IEC Ex | IEC Ex BVS 09.0033 |
| Température ambiante admissible | -25 °C à +55 °C |
| Classe d’isolement | I |
| Source LED forte puissance | 2 x 13 W (LED400A) ou 2 x 26 W (LED800A) |
| Flux lumineux nominal | 2700 lm (LED400A) ou 5350 lm (LED800A) |
| Durée de vie du module LED | L70 = 90000 h à +25 °C |
| Température de couleur | 5700 K (option 4000 K sur demande) |
| Indice de rendu des couleurs | > 70 |
| Tension d’alimentation | 110-254 V AC / 110-250 V DC |
| Consommation | 29 W (LED400A) ou 57 W (LED800A) |
| Bornes d’alimentation | L1, L2, L3, L, N, PE max 2 x 6mm² par borne |
| Poids | LED400A: 7.2 kg (eLLK) ou 9.2 kg (eLLM) |
Luminaire LED ATEX pour zones 1, 2, 21 et 22
Le luminaire ATEX eLLK 92 LED de la marque Capri (Eaton) est conçu pour fournir un éclairage sûr et fiable dans des environnements industriels. Il est adapté aux zones dangereuses et offre une solution durable avec des caractéristiques techniques éprouvées.
Le eLLK 92 LED est équipé d’une vasque en polycarbonate, qui résiste aux chocs jusqu’à 20 J. Cela permet de protéger le luminaire contre les impacts. Le joint en EPDM, sans silicone et réalisé en une seule pièce, assure une bonne étanchéité. Les charnières internes sont protégées des influences extérieures, augmentant la longévité du produit.
Le boîtier du luminaire est fabriqué en GRP (polyester renforcé de verre). Ce matériau est résistant aux rayons UV, ce qui protège le luminaire de l’usure causée par l’exposition au soleil. Le système de fermeture multi-points permet de maintenir l’indice de protection IP66. Cela garantit une protection contre l’eau et la poussière, même après de nombreuses années d’utilisation.
Le luminaire est également équipé d’un interrupteur de coupure à double sécurité, relié à l’ouverture de la vasque. Cela empêche toute manipulation accidentelle. Les inserts de fixation M8 en laiton sont scellés dans le boîtier pour une installation stable. En option, des inserts en inox 316L peuvent être fournis. Pour les versions avec entrées métalliques, des adaptateurs M25/M20 en laiton sont inclus avec une plaque métallique interne reliée à la terre, assurant une continuité de la terre sans accessoires supplémentaires.
Le luminaire est conçu pour être utilisé dans les zones classées 1, 2, 21 et 22. Il est compatible avec tous les groupes de gaz (IIA, IIB, IIC) et les types de poussières (IIIA, IIIB, IIIC). Ces luminaires ATEX à consommation réduite peuvent être utilisés dans les zones 1 et 2 (gaz) ainsi que dans les zones 21 et 22 (poussières).
Avantages du luminaire ATEX Capri (Eaton)
Le eLLK 92 LED offre un éclairage homogène qui imite la lumière du jour. Il est conçu pour remplacer des luminaires fluorescents de 2×18 W (version LED400A) ou 2×36 W (version LED800A). Le luminaire permet de réaliser une économie d’énergie de 20 % par rapport aux tubes fluorescents.
Le module LED est conçu pour ne pas être affecté par les cycles d’allumage et d’extinction. Cela garantit une longue durée de vie, même dans les environnements avec des changements fréquents d’éclairage. De plus, l’ouverture et la fermeture sont centralisées, facilitant l’accès aux deux côtés du luminaire. La vasque est réversible, ce qui permet une installation flexible. Cette vasque dispose d’une ouverture centralisée et sécurisée, avec un interrupteur de coupure, pour un accès rapide et sûr au module LED.
Si le module LED arrive en fin de vie, il peut être remplacé sous tension et dans les zones ATEX. Cela permet de réduire le temps d’arrêt et simplifie la maintenance. Le driver est robuste, avec deux canaux indépendants, assurant une gestion fiable de l’alimentation électrique. Les versions eLLM92 peuvent être montées directement sur un mât de 42 mm de diamètre, avec un câblage invisible à l’intérieur du mât.
L’installation du eLLK 92 LED est simplifiée grâce à un système d’ouverture et de fermeture centralisé. De nombreux accessoires de fixation sont disponibles, tels que des anneaux, des colliers et des étriers. Ces accessoires permettent d’adapter facilement le luminaire à différentes configurations d’installation.
Le luminaire est conçu pour offrir une solution d’éclairage efficace et sécurisée dans des environnements à risques. Sa construction robuste et son système d’étanchéité garantissent une protection durable contre les conditions difficiles. Le eLLK 92 LED est ainsi une option fiable pour les zones ATEX et d’autres environnements industriels.
