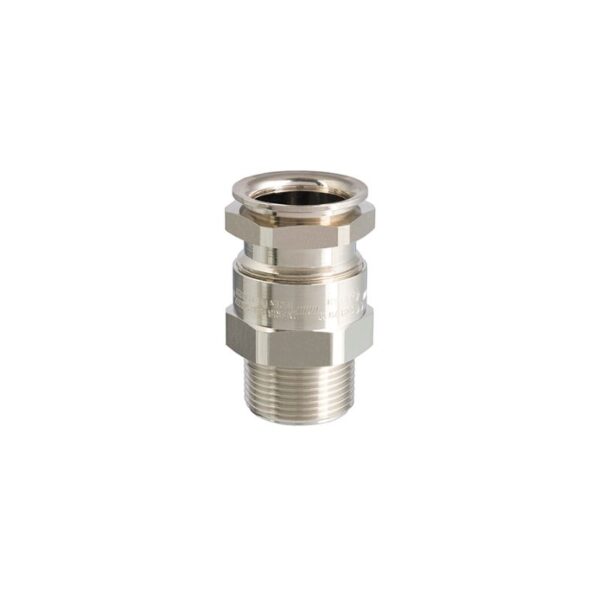

Presse étoupe ATEX ADE-1F2 ISO
Presse étoupe Capri ATEX ADE-1F2 pour câble non-armé assurant l’étanchéité antidéflagrante sur la gaine externe du câble, ainsi qu’une parfaite étanchéité à l’eau et à la poussière.
| Référence | Série | Filetage | Gaine externe min/max | Conditionnement |
|---|---|---|---|---|
| 806404V1 | ADE1 | M12 | 4,5/8,0 mm | 1 |
| 806504V1 | ADE1 | M16 | 7,0/12,0 mm | 1 |
| 806664V1 | ADE1 | M20 | 2,8/5,5 mm | 1 |
| 806774V1 | ADE1 | M25 | 7,0/12,0 mm | 1 |
| 806794V1 | ADE1 | M25 | 10,0/16,0 mm | 1 |
| 806804V1 | ADE1 | M32 | 18,0/27,5 mm | 1 |
| 806904V1 | ADE1 | M40 | 23,0/34,0 mm | 1 |
| 807004V1 | ADE1 | M50 | 29,0/41,0 mm | 1 |
| 807204V1 | ADE1 | M63 | 42,0/56,0 mm | 1 |
| 807304V1 | ADE1 | M75 | 50,0/65,0 mm | 1 |
| 807594V1 | ADE1 | M90 | 58,0/74,0 mm | 1 |
| 807604V1 | ADE1 | M110 | 75,0/93,0 mm | 1 |
| Matériaux | Corps et chapeau en laiton nickelé Bague d’étanchéité en silicone Grain en polyamide 6.6 (jusqu’à la taille n°9) Grain en laiton nickelé (à partir de la taille n°10) |
| Certifications | ATEX et IECEx |
| Utilisation en zones | Zones 1, 2, 21 et 22 |
| Indice de protection | IP66 / IP68 |
| Marquage ATEX | Ex II 2G – Ex db IIC / Ex eb IIC Ex II 2D – Ex tb IIIC Ex II 3G – Ex nRc IIC |
| Température ambiante admissible | -60 °C à +140 °C |
| Types de câbles compatibles | Câble non armé Câble marine non armé type P Câble blindé Câble type TC, TC-ER, TC-ER-HL Câble type PLTC Câble type ITC Câble type MV |
La presse-étoupe ATEX ADE-1F2 ISO fabriquée par Capri (Eaton) est un dispositif de sécurité utilisé principalement dans des environnements où il existe un risque d’explosion dû à des atmosphères explosives. Le terme « ATEX » fait référence aux normes européennes relatives aux atmosphères explosives. « ADE-1F2 ISO » est un modèle spécifique de presse-étoupe.
À quoi sert une presse-étoupe ATEX ?
Une presse-étoupe est utilisée pour assurer l’étanchéité autour des câbles électriques qui traversent des parois ou des boîtiers dans des installations sensibles. Elle empêche les gaz, poussières ou autres substances dangereuses de pénétrer dans les installations électriques et garantit également que toute fuite d’étanchéité ne provoque pas de danger d’explosion dans un environnement à risque. En cas de court-circuit ou de défaut électrique, elle limite aussi les risques d’inflammation de l’atmosphère explosive environnante.
On utilise ce type de presse-étoupe dans des installations électriques situées dans des zones à risque d’explosion, telles que celles où l’on manipule des gaz, des vapeurs ou des poussières inflammables. Cela inclut des industries comme la chimie, le pétrole, le gaz, les mines, les installations pétrochimiques ou encore les silos de stockage de céréales.
Dans quelle zone ATEX utilise t-on ces presse-étoupe ?
Le produit ATEX est destiné à être utilisé dans des zones classées selon les risques d’explosion. Les zones ATEX sont divisées comme suit :
Zone 0 : zone où une atmosphère explosive est présente en continu ou pendant de longues périodes (en général des environnements très dangereux).
Zone 1 : zone où une atmosphère explosive est susceptible de se produire occasionnellement.
Zone 2 : zone où une atmosphère explosive est peu susceptible de se produire et, si elle se produit, ce n’est que de manière temporaire.
La presse-étoupe ATEX ADE-1F2 ISO est donc conçue pour être utilisée principalement dans des zones 1 et 2, où le risque d’explosion est modéré, mais où la sécurité reste primordiale.
Quels sont les câbles compatibles ave ce presse-étoupe ?
Les câbles suivants sont compatibles avec le presse étoupe ATEX ADE-1F2
Câble non armé : Pas de protection mécanique.
Câble marine non armé type P : Câble non armé adapté à l’environnement marin.
Câble blindé : Câble protégé contre les interférences et les dommages mécaniques.
Câble type TC, TC-ER, TC-ER-HL : Câbles adaptés à différentes installations dans des chemins de câbles, avec des spécifications pour des environnements exposés ou dangereux.
Câble type PLTC : Câble pour des installations où la puissance est limitée.
Câble type ITC : Câble pour des applications d’instrumentation dans des environnements industriels.
Câble type MV : Câble pour des installations à moyenne tension.
Quelles applications pour les presse-étoupe ATEX Capri ?
Les applications de ce type de presse-étoupe comprennent :
Industrie chimique et pétrochimique : pour assurer l’étanchéité des câbles électriques dans des environnements où des substances inflammables ou des gaz explosifs peuvent être présents.
Secteur pétrolier et gazier : dans des installations de forage, de production ou de raffinage où des atmosphères explosives peuvent se former.
Industrie pharmaceutique : pour la gestion de substances volatiles utilisées dans les processus de fabrication.
Stockage de matériaux inflammables : dans les silos de stockage de céréales ou d’autres matériaux poussiéreux, où le risque d’explosion par poussière est élevé.
En résumé, la presse-étoupe ATEX ADE-1F2 ISO est une solution de sécurité essentielle pour éviter les risques d’explosion dans des environnements où des atmosphères explosives peuvent se former, assurant ainsi la sécurité des installations électriques.
