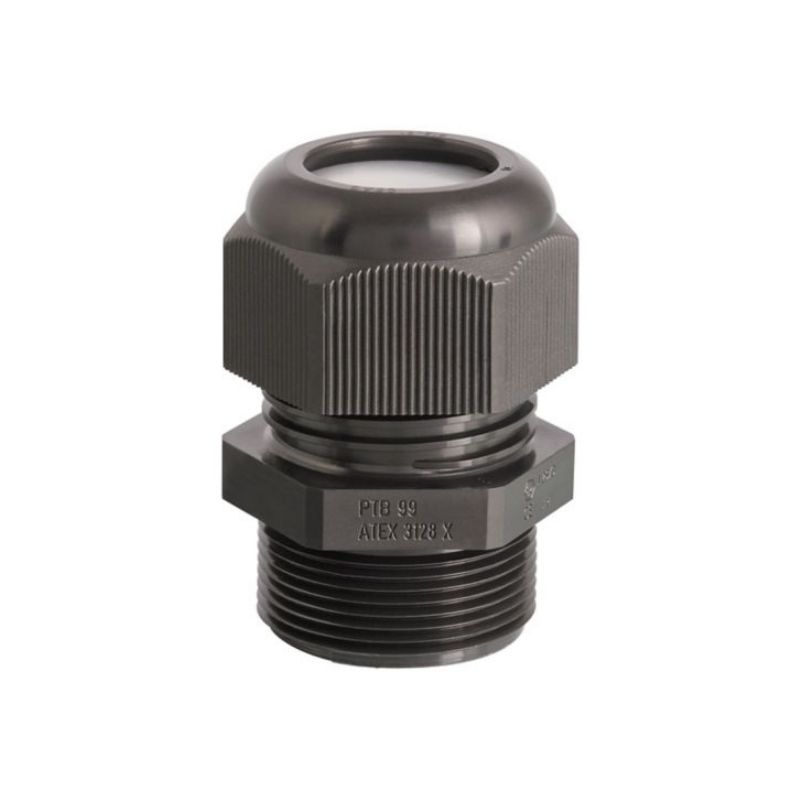

Presse-étoupe Atex PA noir Capri
Presse-étoupe ATEX polyamide noir - ATEX
• Matériau: polyamide
• Température d’utilisation: -20 °C à +70 °C (M12 à M32)
-55 °C à +70 °C (M40 à M63)
| Référence | Taille ISO | Plage de serrage bague C3 | Conditionnement |
|---|---|---|---|
| GHG 960 1955 R0021 | M12 | 5,0 - 7,0 mm | 20 |
| GHG 960 1955 R0022 | M16 | 5,5 - 10,0 mm | 20 |
| GHG 960 1955 R0023 | M20 | 5,5 - 13,0 mm | 20 |
| GHG 960 1955 R0024 | M25 | 8,0 - 17,5 mm | 20 |
| GHG 960 1955 R0025 | M32 | 14,0 - 21,0 mm | 20 |
| GHG 960 1955 R0026 | M40 | 19,0 - 28,0 mm | 10 |
| GHG 960 1955 R0027 | M50 | 24,0 - 35,0 mm | 10 |
| GHG 960 1955 R0028 | M50 | 29,0 - 48,0 mm | 5 |
| Marquage ATEX | Ex II 2G – Ex eb IIC Gb Ex II 2D – Ex tb IIIC Db |
| Attestation d’examen UE de type | PTB 14 ATEX 1015X |
| Certification IECEx | IECEx PTB 14.0027X |
| Température ambiante admissible | -20 °C à +70 °C (versions standards) -40 °C à +70 °C (M20 basse température) -55 °C à +70 °C (M25 – M63 basse température) |
| Indice de protection | IP66 |
| Matériaux | Corps et chapeau : polyamide noir RAL 9005 Bague d’étanchéité extérieure : silicone VMQ Bague d’étanchéité intérieure (à partir de M16) : TPE TPS Opercule anti-poussière : PE-LD |
| Montage | Sur trou lisse ou taraudé |
| Épaisseur minimale de l’enveloppe | 1,5 mm (si < 4 mm, prévoir un écrou interne) |
Qu’est-ce qu’un presse-étoupe EXACAP noir Eaton ?
Le presse-étoupe EXACAP noir est un accessoire utilisé dans les installations électriques situées en zones à risque d’explosion. Il est fabriqué par Eaton et conçu pour raccorder un câble non armé à un appareil tout en assurant l’étanchéité et la sécurité mécanique de l’ensemble. Ce type de composant est souvent monté sur des boîtiers, coffrets ou équipements certifiés ATEX, dans les environnements industriels où il peut y avoir des gaz ou des poussières inflammables.
À quoi sert un presse-étoupe en zone ATEX ?
Le rôle principal du presse-étoupe est de permettre le passage d’un câble à travers une paroi tout en maintenant une barrière physique contre les éléments extérieurs. Il empêche l’entrée de poussières, d’eau, ou de gaz inflammables, ce qui est essentiel pour éviter tout risque d’explosion dans les zones classées ATEX. Il assure aussi un maintien solide du câble pour éviter qu’il ne se déplace ou ne s’arrache sous l’effet des vibrations, des tensions ou des chocs mécaniques.
Caractéristiques techniques du presse-étoupe EXACAP noir
Le modèle EXACAP noir est fabriqué en polyamide, un matériau résistant qui offre une bonne tenue mécanique, une résistance aux produits chimiques et une certaine flexibilité thermique. Ce presse-étoupe est certifié pour les zones Ex e (sécurité augmentée), Ex t (enveloppe étanche aux poussières) et Ex p (protection par surpression), ce qui le rend compatible avec de nombreuses applications industrielles.
Une de ses caractéristiques importantes est son système de serrage. Il utilise des bagues multiples et des lamelles de serrage qui permettent de maintenir fermement le câble tout en acceptant une large plage de diamètres. Ce système simplifie l’installation car un seul modèle peut s’adapter à plusieurs tailles de câble. Cela réduit le besoin de stocker de nombreuses références.
Le presse-étoupe EXACAP offre un niveau de protection IP66. Cela signifie qu’il empêche totalement la poussière de pénétrer et qu’il résiste à des jets d’eau puissants. Cette protection est assurée sans l’ajout d’un joint séparé, grâce à une lèvre d’étanchéité intégrée dans le corps du presse-étoupe. Ce détail réduit les erreurs de montage et accélère l’installation.
Le montage est simplifié par l’utilisation d’une seule taille de clé pour visser à la fois le chapeau et le corps. Ce choix permet de gagner du temps sur site et d’éviter les mauvaises combinaisons d’outils. Deux longueurs de filetage sont disponibles. Le filetage court est destiné aux installations sur trous taraudés, tandis que le filetage long permet un montage sur trous lisses avec écrou (l’écrou doit être commandé à part).
Chaque presse-étoupe est livré avec un opercule antipoussière temporaire. Il est blanc pour les versions standard, conçues pour des températures allant jusqu’à -20 °C, et vert pour les versions spéciales résistant à des températures de -40 °C ou -55 °C. Cet opercule protège le presse-étoupe pendant le transport ou le stockage.
Quelles applications pour les presse-étoupes Eaton ATEX ?
Ce composant est utilisé dans plusieurs secteurs industriels comme la pétrochimie, le traitement de l’eau, les silos de stockage de grains, les plateformes offshore, les usines de traitement de gaz ou les centres de tri de déchets. Toutes ces applications partagent le besoin de connecter des câbles à des équipements électriques dans des environnements explosifs tout en respectant des normes strictes de sécurité.
Le presse-étoupe EXACAP noir convient uniquement aux câbles non armés. Il ne peut pas être utilisé avec des câbles munis d’une protection métallique ou d’un blindage. Pour ces types de câbles, d’autres modèles spécifiques sont nécessaires.
