Presse-étoupe polyamide Eco – Pg

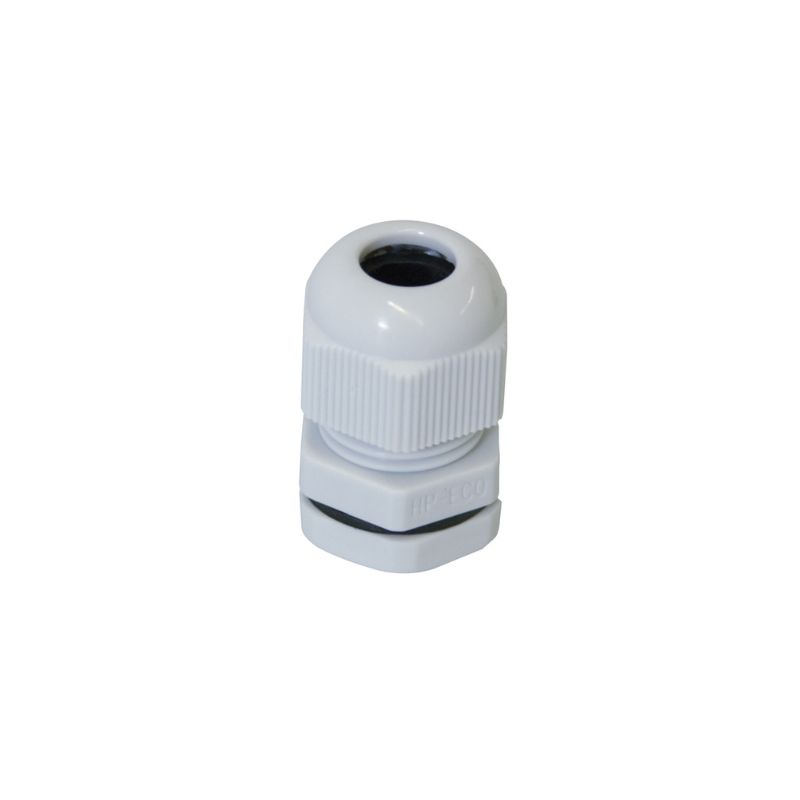

Presse-étoupe polyamide Eco - Pg7 à Pg48 avec décharge de traction et insert d'étanchéité de raccordement intégrée. Gris RAL7035.
Insert d'étanchéité: caoutchouc nitrile.
| Référence | Filetage | Diamètre câble min/max | Conditionnement |
|---|---|---|---|
| 50050 | Pg7 | 3,0/6,5 mm | 100 |
| 50051 | Pg9 | 4,0/8,0 mm | 100 |
| 50052 | Pg11 | 5,0/10,0 mm | 100 |
| 50053 | Pg13 | 6,0/12,0 mm | 100 |
| 50054 | Pg16 | 10,0/14,0 mm | 100 |
| 50055 | Pg21 | 13,0/18,0 mm | 100 |
| 50056 | Pg29 | 18,0/25,0 mm | 50 |
| 50057 | Pg36 | 22,0/32,0 mm | 20 |
| 50058 | Pg42 | 32,0/38,0 mm | 20 |
| 50059 | Pg48 | 37,0/44,0 mm | 20 |
| Produit | Set presse-étoupe + contre-écrou |
| Filetage | Pg |
| Matière | Polyamide |
| Indice de protection | IP 67 |
| Résistance à la température | Utilisation continue de -20 °C à +80 °C |
Set de presse-étoupe avec écrou pré-monté
Les presse-étoupes servent à faire passer des câbles à travers des boîtiers tout en les maintenant bien en place. Ils protègent les câbles contre l’eau, la poussière et les chocs. Grâce à leur indice IP67, ils garantissent une bonne étanchéité, même en extérieur ou dans des milieux industriels.
Les presse-étoupes sont en polyamide et ils résistent à des températures allant de -20 °C à +80 °C. Cela les rend adaptés à une grande variété d’environnements.
Les quatre fonctions principales des presse-étoupes
- Ils fixent solidement les câbles pour éviter qu’ils ne bougent ou ne soient tirés accidentellement. Cela protège les connexions électriques internes.
- Ils assurent une bonne étanchéité. Leur conception empêche l’eau, la poussière ou d’autres saletés de pénétrer dans les boîtiers ou les armoires électriques.
- Ils offrent une protection mécanique. Les câbles sont à l’abri des coupures, des frottements et des dégâts causés par des surfaces métalliques ou rugueuses.
- Ils réduisent la traction exercée sur les câbles. Cela évite que les câbles ne se dégradent avec le temps et garantit des connexions stables et durables.
Ces presse-étoupes sont livrés avec des écrous déjà montés, ce qui fait gagner du temps lors de l’installation. Ils existent en plusieurs tailles (Pg7, Pg16, Pg48, etc.) pour s’adapter à différents diamètres de câbles.
Quelles applications pour les sets de presse-étoupes ?
Ils sont utilisés dans des armoires électriques, des systèmes de contrôle, des machines, ou encore dans les installations extérieures. Leur rôle principal est de fixer solidement les câbles, d’éviter qu’ils bougent, et de prolonger leur durée de vie.
Les presse-étoupes sont utilisés dans diverses applications pour sécuriser et protéger les câbles électriques. Voici quelques domaines d’application :
Installations électriques industrielles : Ils assurent une étanchéité et une fixation fiables des câbles dans les armoires électriques et les boîtiers de commande.
Équipements électroniques : Ils protègent les connexions câblées contre les infiltrations de poussière et d’eau, garantissant ainsi la fiabilité des dispositifs électroniques.
Systèmes d’automatisation : Ils sont utilisés pour maintenir l’intégrité des câbles dans les systèmes automatisés, où des mouvements fréquents peuvent exercer une contrainte sur les connexions.
Applications extérieures : Grâce à leur indice de protection IP67, ils conviennent aux installations en extérieur, offrant une protection contre les intempéries.
Secteur des télécommunications : Ils sont utilisés pour sécuriser les câbles dans les boîtiers de distribution et les équipements de réseau.
1. Qu’est-ce qu’un presse-étoupe de type PG ?
Un presse-étoupe PG (Pas Gaz) est un dispositif de fixation et d’étanchéité destiné à faire passer un câble électrique à travers une paroi (coffret, boîtier, armoire…) tout en assurant une protection mécanique et une étanchéité contre la poussière, l’eau ou les contraintes de traction. Le filetage de type PG est un standard issu de la norme allemande DIN 40430, principalement utilisé pour les installations électriques à basse tension. Il est souvent employé avec des boîtiers en plastique.
2. Qu’est-ce qui est compris dans ce presse-étoupe ECO ?
Le presse-étoupe ECO comprend les éléments essentiels à son installation :
– Le corps fileté (en plastique)
– Le joint d’étanchéité interne (serre-câble)
– La bague de serrage
– Le contre-écrou (inclus selon les modèles)
Cette version économique convient aux environnements standards ne nécessitant pas de caractéristiques renforcées (température, chimie, blindage…).
3. Comment choisir la taille du presse-étoupe électrique ?
Le choix de la taille d’un presse-étoupe dépend principalement du diamètre extérieur du câble à passer. Chaque taille PG correspond à une plage de serrage définie. Pour choisir correctement :
– Mesurez le diamètre extérieur du câble
– Sélectionnez un presse-étoupe dont la plage de serrage englobe ce diamètre
Par exemple, un câble de Ø 10 mm conviendra à un presse-étoupe PG11 (plage typique : 5 à 10 mm). Pensez aussi à vérifier la compatibilité du filetage avec le perçage de votre boîtier.
