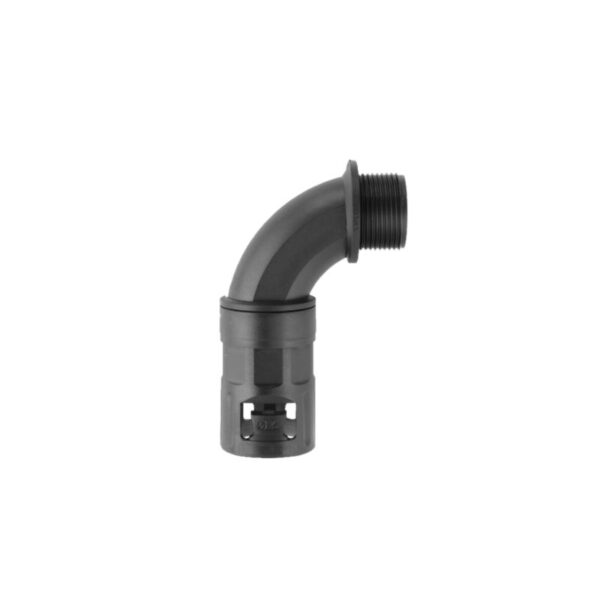

Raccords CAPRILOK coudés 90° filetage Pg – type standard
Raccordement par filetage électrique Pg selon UTE C 68311 et DIN 40430. Matériau : Polyamide 6.6 - noir
Accessoires gaines électriques annelées flexibles PVC
Température d’utilisation en continu : ‐50°C à +135°C
Certificat UL : E521640
| Référence | Filetage | Taille | Diamètre intérieur/exterieur | Conditionnement |
|---|---|---|---|---|
| 681187 | Pg11 | 11 | 10,5/15,8 mm | 1 |
| 681387 | Pg13 | 13 | 14,0/18,6 mm | 1 |
| 681687 | Pg16 | 16 | 14,0/21,2 mm | 1 |
| 682187 | Pg21 | 21 | 19,0/28,5 mm | 1 |
| 682987 | Pg29 | 29 | 24,5/34,5 mm | 1 |
| Certifications | Certificat UL : E521640 |
| Normes de raccordement | Filetage métrique ISO selon EN 60423 Filetage électrique Pg selon UTE C 68-311 et DIN 40430 |
| Matériau | Polyamide 6.6 (UL 94 V2), noir |
| Température d’utilisation | -50 °C à +135 °C (en continu) |
| Indice de protection | IP66 selon EN 60529 (couple conduit/raccord) IP66 avec joint plat sur le filetage de queue |
| Certifications | UL : E521640 |
Raccords Caprilok Eaton – filetage PG
Les raccords Caprilok Eaton assurent la jonction étanche et mécanique des conduits électriques de la gamme Caprilok dans les installations industrielles et les armoires de commande. Leur conception répond aux exigences des environnements où les faisceaux de câbles doivent être protégés contre les contraintes mécaniques, les projections d’eau, la poussière et les vibrations.
Disponibles en filetage PG selon UTE C 68311 / DIN 40430, ces raccords s’intègrent aisément sur tout type de coffret, panneau ou boîtier taraudé. Leur montage est simple et fiable : la connexion entre le conduit Caprilok et le raccord s’effectue par clipsage. Cela garantit un maintien sûr et une étanchéité durable sans outil supplémentaire.
Fabriqués en polyamide 6.6 (UL 94 V2) de couleur noire, les raccords Caprilok combinent résistance mécanique élevée et tenue thermique étendue, avec une plage d’utilisation continue de –50 °C à +135 °C. Ce matériau non corrosif présente également une bonne résistance aux huiles, graisses et agents chimiques courants, tout en conservant ses propriétés d’isolation électrique.
L’ensemble du système Caprilok bénéficie d’un indice de protection IP66 selon EN 60529, garantissant une étanchéité efficace entre le conduit et le boîtier lorsqu’il est monté avec son joint plat sur le filetage. Cette protection assure le maintien des performances dans les environnements industriels soumis à la poussière, aux projections d’eau ou aux variations de température.
Les raccords sont proposés en version droite et en version coudée à 90° pour permettre un routage optimisé des conduits dans des espaces restreints. Leur conception compacte facilite le passage de câbles dans les armoires électriques, les machines et les ensembles de commande.
Certifiés UL (E521640), les raccords Caprilok répondent aux exigences internationales de sécurité et de fiabilité pour les applications électriques industrielles.
Quelles applications pour les raccords caprilok coudés à 90° ?
Passage et protection de câbles dans les armoires électriques
Connexion de conduits Caprilok sur équipements d’automatisation
Câblage machine et installations fixes en environnement industriel
Intégration sur coffrets électriques, boîtiers de commande et panneaux de distribution
Le système Caprilok Eaton représente une solution fiable, économique et simple à installer pour tous les montages nécessitant un raccordement étanche et durable entre conduit et boîtier.
