Raccords CAPRILOK droit ISO – type Standard
Raccords CAPRILOK droit standard filetage électrique ISO
Accessoires gaines annelées PVC
Filetage métrique ISO selon EN 60423
Matériau : Polyamide 6.6 - Noir
Température d'utilisation en continu : - 50°C à + 135°C
Auto extinguible et résistant aux UV
| Référence | Filetage ISO | Taille | Diamètre intérieur/exterieur | Conditionnement |
|---|---|---|---|---|
| 680127 | M12 | 7 | 7,5/19,0 mm | 1 |
| 680167 | M16 | 9 | 11,0/18,0 mm | 1 |
| 680177 | M16 | 11 | 11,0/21,0 mm | 1 |
| 680207 | M20 | 11 | 14,5/21,0 mm | 1 |
| 680227 | M20 | 13 | 14,5/32,0 mm | 1 |
| 680217 | M20 | 16 | 14,5/26,0 mm | 1 |
| 680257 | M25 | 21 | 19,5/34,0 mm | 1 |
| 680327 | M32 | 29 | 26,5/41,0 mm | 1 |
| 680407 | M40 | 36 | 32,5/63,0 mm | 1 |
| 680507 | M50 | 48 | 42,0/76,0 mm | 1 |
| 680637 | M63 | 48 | 53,0/76,0 mm | 1 |
| Matériaux | Polyamide 6.6 (UL 94 V2) – noir |
| Filetage | Pg selon UTE C 68-311 et DIN 40430 |
| Indice de protection | IP66 selon EN 60529 (couple conduit/raccord) IP66 avec joint plat sur le filetage de queue |
| Certifications | UL, CE |
| Température d’utilisation en continu | ‐50 °C à +135 °C |

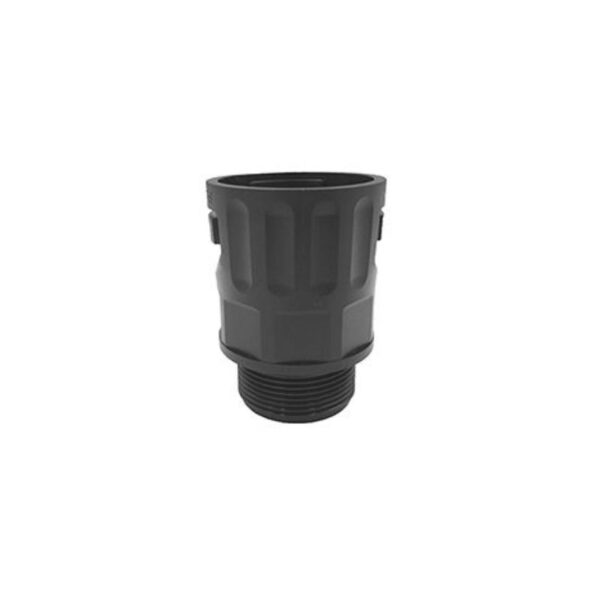

Raccord droit standard Caprilok – Capri Eaton
Le raccord droit Caprilok permet de raccorder un conduit annelé non métallique de type Caprilok à une armoire, un coffret ou un boîtier électrique.
Il s’utilise dans les installations industrielles ou tertiaires, en intérieur ou en local protégé.
Montage simple et sécurisé
La fixation se fait par emboîtement direct dans le conduit, sans outil.
Le système de verrouillage intégré maintient le conduit en place. Il résiste aux vibrations, aux tractions légères et aux manipulations répétées.
Ce raccord est de type droit, pour une sortie dans l’axe du conduit. Il est adapté aux cheminements linéaires, sans changement de direction.
Filetage et compatibilité
Le raccord est disponible avec différents types de filetages :
Pg
ISO
Cela permet une compatibilité avec la majorité des boîtiers ou armoires du marché. Le filetage est en version mâle.
Étanchéité IP66
Une fois monté avec le conduit Caprilok, le raccord peut atteindre une protection IP66 selon les conditions d’installation.
Il empêche la pénétration de poussières et résiste aux projections d’eau.
Certification UL (cURus)
Le raccord est certifié UL (cURus). Il répond aux exigences de sécurité pour les marchés nord-américains (États-Unis et Canada).
Applications
Câblage de machines
Raccordement de tableaux électriques
Protection mécanique des faisceaux
Environnements secs ou exposés à l’humidité modérée
