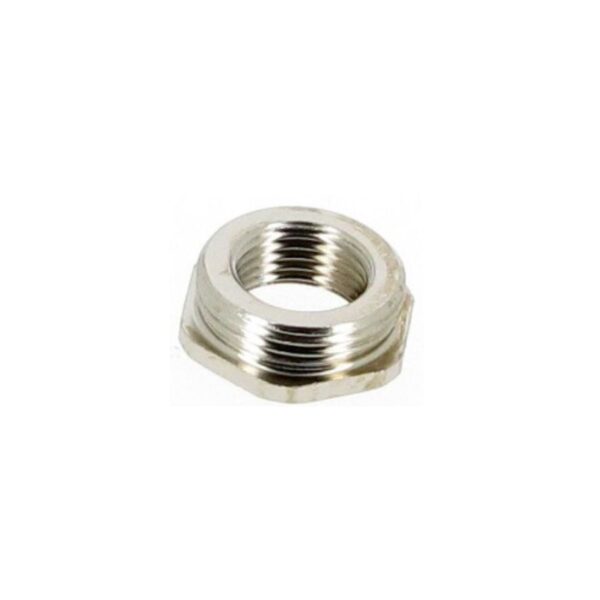

Réducteur métallique Mâle/Femelle Pg
Réducteur presse-étoupe métallique Mâle/Femelle Pg doté d'une partie hexagonale qui facilite le desserrage ou le serrage.
Permet de réduire la taille du filetage et de maintenir le niveau de protection du presse-étoupe.
Matériau : laiton nickelé
| Référence | Pg Mâle | Pg Femelle | Diamètre extérieur | Conditionnement |
|---|---|---|---|---|
| 110704 | Pg11 | Pg7 | 20,0 mm | 100 |
| 110904 | Pg11 | Pg9 | 20,0 mm | 100 |
| 130904 | Pg13 | Pg9 | 22,0 mm | 100 |
| 131104 | Pg13 | Pg11 | 22,0 mm | 100 |
| 160904 | Pg16 | Pg9 | 24,0 mm | 100 |
| 161104 | Pg16 | Pg11 | 24,0 mm | 100 |
| 161304 | Pg16 | Pg13 | 24,0 mm | 100 |
| 210904 | Pg21 | Pg9 | 30,0 mm | 100 |
| 211104 | Pg21 | Pg11 | 30,0 mm | 100 |
| 211304 | Pg21 | Pg13 | 30,0 mm | 100 |
| 211604 | Pg21 | Pg16 | 30,0 mm | 100 |
| 291604 | Pg29 | Pg16 | 38,0 mm | 50 |
| 292104 | Pg29 | Pg21 | 38,0 mm | 50 |
| 362104 | Pg36 | Pg21 | 38,0 mm | 10 |
| 362904 | Pg36 | Pg29 | 48,0 mm | 10 |
| 422904 | Pg42 | Pg29 | 58,0 mm | 1 |
| 423604 | Pg42 | Pg36 | 58,0 mm | 1 |
| 482904 | N°48 NFC | Pg29 | 62,0 mm | 1 |
| 483604 | N°48 NFC | Pg36 | 62,0 mm | 1 |
| 484204 | N°48 NFC | Pg42 | 62,0 mm | 1 |
| 483684 | Pg48 | Pg36 | 62,0 mm | 1 |
| 484284 | Pg48 | Pg42 | 62,0 mm | 1 |
| Type | Réducteur mâle femelle |
| Matériau | Laiton nickelé |
| Filetage | Pg – guide : UTE C 68-312 et DIN 40430 |
| Indice de protection | IP66, IP68 avec joint composite ou néoprène |
| Compatibilité | Presse-étoupe métallique |
À quoi sert un réducteur métallique mâle/femelle pour presse-étoupe ?
Un réducteur métallique mâle/femelle pour presse-étoupe est un accessoire utilisé dans les systèmes de gestion des câbles électriques. Son rôle principal est d’adapter des tailles de filetage différentes entre les câbles et les équipements connectés, tels que les boîtes de jonction, les appareils électriques ou les armoires de commande. Par exemple, un réducteur peut être utilisé pour connecter un câble doté d’un filetage M20 à un appareil qui nécessite un filetage M16. Il facilite ainsi l’assemblage et l’étanchéité des câbles dans des environnements industriels.
Ces réducteurs sont fabriqués dans des matériaux robustes comme le laiton nickelé ou l’acier inoxydable, ce qui leur confère une grande résistance à l’usure, à la corrosion et aux conditions difficiles. Cela permet de garantir la sécurité des installations électriques, en empêchant les risques d’humidité, de poussières ou d’autres contaminations qui pourraient endommager les équipements sensibles. Le réducteur métallique est donc un élément clé pour assurer une installation fiable et conforme aux normes industrielles.
Comment utiliser un réducteur pour presse-étoupe ?
L’utilisation d’un réducteur métallique mâle/femelle pour presse-étoupe est relativement simple et se fait en quelques étapes essentielles. Tout d’abord, il est important de choisir le bon type de réducteur en fonction des tailles de filetage des câbles et des équipements que l’on souhaite connecter. Par exemple, si l’on souhaite raccorder un câble avec un filetage M20 à un appareil avec un filetage M12, on sélectionne un réducteur M20 → M12.
Une fois le réducteur choisi, il suffit de visser la partie mâle du réducteur sur le câble ou le presse-étoupe et la partie femelle sur l’équipement à connecter. Ces éléments sont conçus pour assurer une étanchéité parfaite grâce à des joints en néoprène ou en composite, ce qui garantit la protection contre l’eau, la poussière ou d’autres contaminants. Il est important de serrer correctement les composants pour éviter toute fuite et garantir l’étanchéité.
Dans certains cas, des accessoires supplémentaires peuvent être nécessaires pour assurer une étanchéité optimale dans des environnements exigeants. Par exemple, pour les installations en extérieur ou dans des zones exposées à des conditions climatiques sévères, il peut être conseillé d’utiliser des joints ou des caoutchoucs renforcés.
Pourquoi et dans quelles applications utilise-t-on un réducteur métallique mâle/femelle ?
Les réducteurs métalliques mâle/femelle pour presse-étoupes sont utilisés principalement dans des environnements industriels et des applications nécessitant des connexions sécurisées et étanches. Ces systèmes sont essentiels dans des secteurs comme l’automobile, la construction, l’électronique, l’aéronautique ou encore l’énergie. Ils sont également indispensables dans les installations qui doivent respecter des normes strictes en matière de sécurité, comme celles des zones à risque d’explosion (zones ATEX). En effet, un réducteur bien choisi permet de garantir une installation sécurisée, en réduisant les risques liés à la pénétration d’humidité ou de poussière dans les équipements électriques.
Ces réducteurs sont utilisés dans les installations de câblage et de gestion des circuits électriques. Par exemple, dans les panneaux de commande, les armoires électriques ou les équipements de mesure et de contrôle. Ils permettent également d’adapter les câbles à des équipements ayant des connecteurs de tailles différentes. Les réducteurs sont également présents dans des installations telles que les stations de pompage, les usines de production, ou encore dans les infrastructures de télécommunications. Là, ils jouent un rôle essentiel pour maintenir l’intégrité des installations électriques et assurer une protection continue des circuits contre l’humidité et les éléments extérieurs.
L’utilisation de réducteurs métalliques est aussi courante dans les environnements soumis à des contraintes thermiques et mécaniques importantes, comme dans l’industrie pétrolière ou les sites industriels en milieu corrosif. Leur capacité à résister à des températures extrêmes, allant de -20 °C à +80 °C, et à leur solidité face aux pressions et vibrations fait qu’ils sont parfaitement adaptés à ces contextes exigeants.
