H05 VK et H07 VK: quelle est la différence entre ces fils électriques ?
Le fil électrique H05VK et H07 VK est une référence incontournable pour les professionnels de l'électricité.
Le fil vk est un câble souple qui est l'un des matériels électriques industriels les plus utilisés. Par exemple, pour la réalisation de tableaux électriques, de circuits d'éclairage, de prises de courant, de départs moteurs, etc.
Mais, quelle est la composition des fils h05 et h07 V-K, et comment les différencier ?
Dans cet article nous vous proposons de découvrir les caractéristiques de ces câbles électriques ainsi que leurs utilisations.
Définition des fils électriques H05VK et H07VK

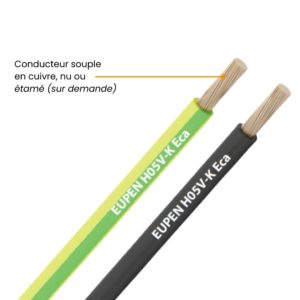

Les câbles électriques H05VK et H07VK sont des fils souples protégés par un isolant en PVC.
La section de conducteurs (en mm²) des fils H07VK et H05VK est définie par les normes NF C 32-201. Chaque section correspond à une intensité du courant (en ampères) adéquate.
Les fils électriques sont classés par des lettres et des chiffres qui permettent de les catégoriser en fonction de leurs caractéristiques et de leur composition.
Voici la signification des fils H05VK et H07VK qui se composent des éléments suivants :
| Code | Signification |
|---|---|
| H | Conducteur harmonisé |
| 05 | Tension admissible jusqu'à 500V |
| 07 | Tension admissible jusqu'à 700V |
| V | Gaine en polychlorure de vinyle (PVC) |
| K | Âme en cuivre souple |
La différence entre le fil h05 et h07 V-K réside dans la tension admissible qui passe de 500V pour un câble h05vk à 700V pour un câble h07vk.
Aussi, les fils H05VK et H07VK possèdent aussi des âmes identiques en cuivre nu, de forme ronde, avec une souplesse de classe 5. Ces fils électriques supportent des températures pouvant aller jusqu'à 70°C en permanence et jusqu'à 160°C en court-circuit.
Quelles sont les propriétés des fils H05VK et H07VK ?
Les fils H05VK et H07VK sont des fils électriques souples dont la section est définie par les normes NF C 32-201.
Grâce à leur âme souple, ces fils supportent mieux les contraintes propres à certaines applications. Chaque section correspond à une intensité de courant (en ampères) adéquate. Ces fils se différencient par leur couleur de gaine PVC.
La couleur de la gaine permet d'identifier la fonction du fil, par exemple, la phase, le neutre, la terre ou une commande.
Voici les couleurs de gaines PVC les plus couramment utilisées pour les fils H05VK et H07VK, ainsi que leur signification :
- Bleu clair : neutre
- Bleu foncé : conducteur de protection (terre)
- Brun : phase
- Gris : conducteur de réserve
- Noir : conducteur de phase
- Rouge : commande
Chez NPi les gaines des fils V-K sont conformes à la norme NF C 15-100 pour les installations électriques.
La gaine en PVC souple disponible en plusieurs coloris permet de faciliter l'installation et le raccordement des différents composants électriques dans les armoires et les tableaux, avec un rendu plus rangé.
Quels sont les avantages des fils h05 et h07 v-k ?
Le VK est particulièrement apprécié pour sa qualité, sa fiabilité et sa sécurité, ce qui en fait un choix idéal pour les tableautiers qui cherchent à réaliser des installations électriques performantes et durables.
La qualité du fil électrique H05 H07 VK
Le fil H05 H07 VK est fabriqué selon des normes de qualité strictes qui garantissent sa fiabilité et sa sécurité. Il est composé de cuivre étamé, un matériau qui offre une conductivité électrique optimale et une grande résistance à l'oxydation et à la corrosion.
Sa composition assure également une circulation optimale de l'électricité, ce qui réduit les risques de surchauffe et de court-circuit.
La résistance du fil H05-H07 V-K
La gaine extérieure des fils h05/h07 vk est constituée de PVC, un matériau isolant qui protège les conducteurs électriques des chocs, des vibrations et des agressions extérieures.
Le câble résiste ainsi aux intempéries, aux UV, aux huiles et aux produits chimiques, ce qui garantit une longue durée de vie du câble.
Les normes des câbles H05 et H07 VK
Chez NPi, le fil H05 H07 VK respecte des normes de sécurité électrique très strictes qui garantissent sa conformité aux standards internationaux.
Sa gaine extérieure en PVC est ignifugée, c'est-à-dire qu'elle résiste à la propagation du feu, ce qui permet de limiter les risques d'incendie.
La souplesse du fil électrique VK
Le VK est connu pour être un fil électrique souple, ce qui permet au câble d’être plié et tordu sans risque de cassure ou de rupture. Enfin, sa malléabilité permet également d'éviter la formation de nœuds dans les tableaux.
Avec ces caractéristiques le câble h05/h07 VK est très facile à travailler et à installer. Cela fait de ce fil un choix idéal pour les professionnels qui cherchent à gagner du temps et à optimiser leur productivité.
Comme nous l’avons expliqué ci-dessus, le fil VK est disponible en différentes sections et couleurs. Il s'adapte aussi à toutes les configurations d'installation électrique. Enfin, vous pouvez choisir la section et la couleur du fil en fonction de la puissance de l'appareil électrique à alimenter, de la longueur du câble et des normes de sécurité électrique en vigueur.
Pour en savoir plus sur le VK, téléchargez la fiche technique du fil électrique VK.
