Qu’est ce qu’une armoire électrique industrielle ?

Dans le domaine de l'industrie, une armoire électrique représente un élément essentiel, souvent méconnu du grand public. Cependant les coffrets électriques sont indispensables pour le fonctionnement de nombreuses infrastructures.

En effet, les armoires électriques sont des dispositifs de contrôle et de distribution électrique. Elles contiennent des composants qui gèrent et protègent les circuits électriques dans divers environnements industriels et commerciaux.

Aussi appelée "coffret électrique", ces armoires sont bien plus que des simples boîtiers métalliques. C'est en quelque sorte le cœur névralgique de tout système électrique, qui assure la distribution, la protection et le contrôle des circuits électriques.

Dans cet article nous vous présentons en détail ce qu'est une armoire électrique, ses composants, ainsi que son rôle.

A quoi sert un coffret électrique industriel ?

La fonction principale d'une armoire électrique est de distribuer l'électricité de manière sécurisée et contrôlée vers les différents équipements et machines d'un système électrique. Elle permet également de protéger les circuits contre les surcharges, les courts-circuits et les défauts de terre.

Il existe plusieurs types d'armoires électriques, adaptés à des usages spécifiques. Les armoires de distribution répartissent l'électricité vers différents points de consommation. Les armoires de commande contrôlent les opérations des machines et des équipements.

D'autres types incluent les armoires de régulation, les armoires de commutation, et les armoires de mesure.

De quoi est constituée une armoire électrique ?

La conception et les composants d'une armoire électrique varient en fonction de son utilisation.

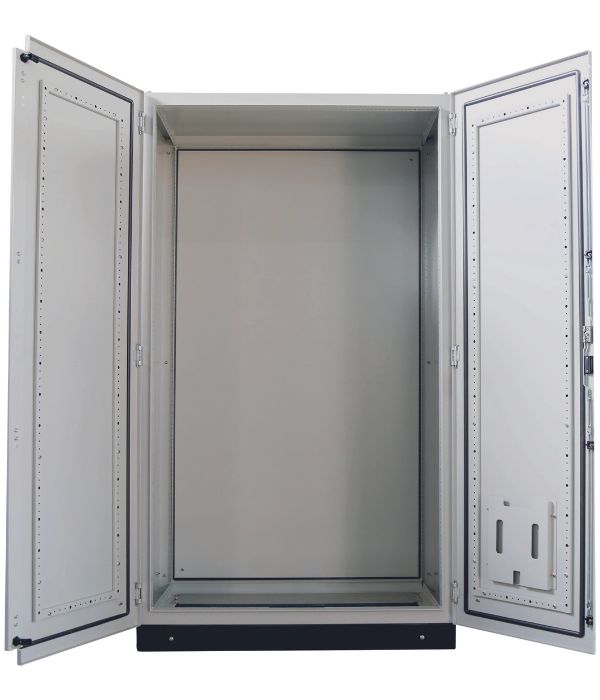

L'enveloppe de confinement: le boîtier d'une armoire électrique

L'enveloppe métallique constitue la structure de base d'une armoire électrique, fournissant une protection robuste et sécurisée pour les composants internes.

Cette enveloppe est généralement fabriquée à partir d'acier ou d'aluminium. Elle est conçue pour résister aux conditions environnementales et aux contraintes mécaniques rencontrées dans les environnements industriels.

Le coffret électrique est aussi équipé de portes verrouillables. Elles permettent un accès sécurisé aux composants internes pour l'installation, la maintenance et les interventions d'urgence.

La structure métallique a 2 fonctions principales :

  • La protection mécanique des composants contre les facteurs environnementaux ( poussière, humidité, liquide, chocs etc).
  • La protection des personnes contre les contacts électriques involontaires.
composition-armoire-electrique-enveloppe-confinement

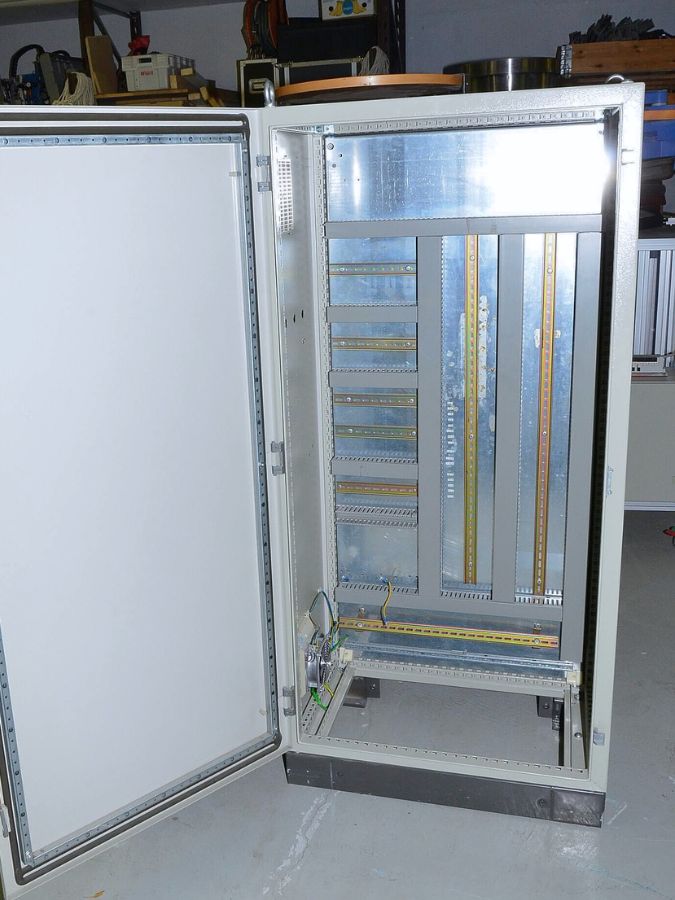

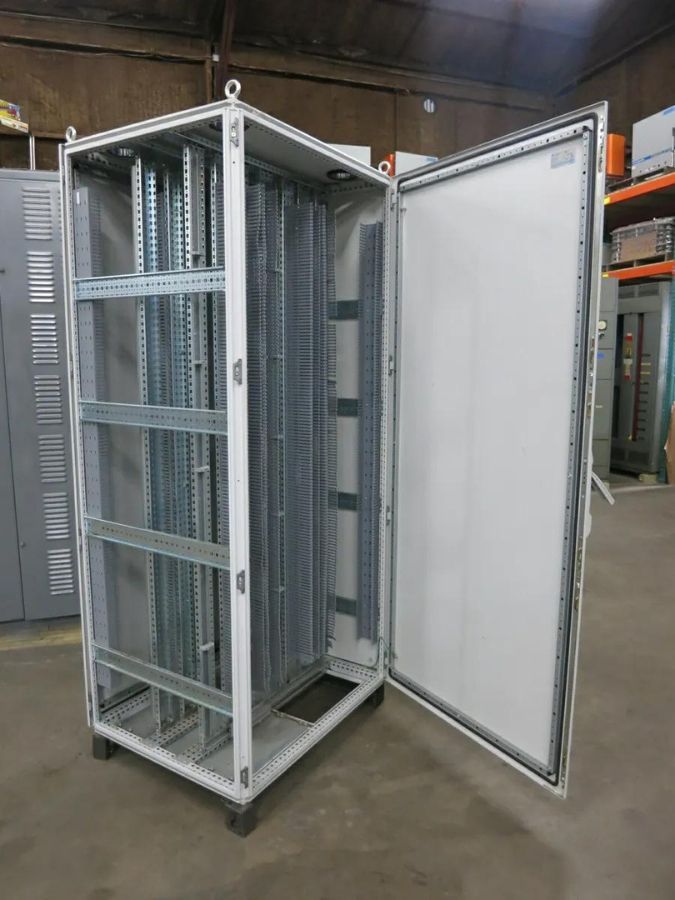

La structure interne d'un coffret électrique

Une armoire électrique est composée de divers éléments. Ces éléments sont installés par un tableautier qui conçoit les coffrets électriques. Avant de commencer la conception et la fabrication d'une armoire électrique, le tableautier analyse en détail le schéma électrique fourni.

Cette analyse lui permet de comprendre les besoins du système électrique, de déterminer le nombre d'appareils électriques requis et leur encombrement. En se basant sur ces informations, le tableautier peut alors procéder à la conception de la structure interne de l'armoire électrique.
Cela implique notamment de déterminer la disposition des composants tels que :

  • le châssis;
  • les fixations des appareils (rail DIN);
  • la circulation des conducteurs électriques (goulottes, chemins de câble);
  • les liaisons des masses pour assurer une mise à la terre adéquate (flexibar cuivre);
  • la ventilation pour maintenir une température optimale à l'intérieur de l'armoire et prévenir toute surchauffe des composants.

Cette étape est cruciale pour garantir une conception efficace et sécurisée de l'armoire électrique, qui puisse répondre aux besoins spécifiques du système électrique concerné.

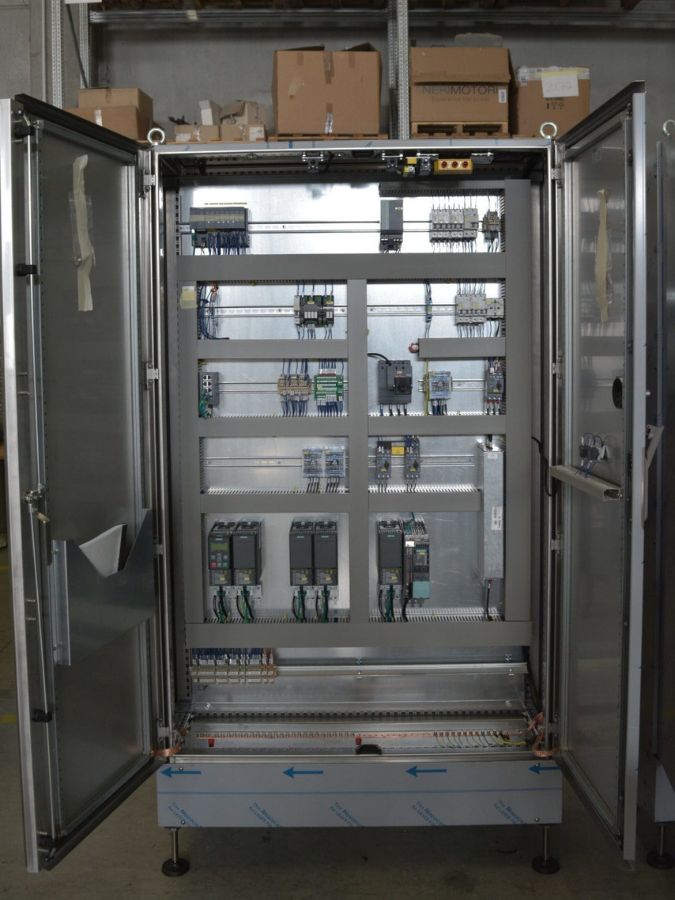

Les composants électriques d'une armoire électrique industrielle

Effectivement, la mise en place de l'appareillage intervient après l'installation de la structure interne de l'armoire électrique. Une fois que la structure interne, comprenant notamment le châssis, les chemins de câbles, les rails de montage et les panneaux de séparation, est en place, le tableautier procède à l'installation de l'appareillage électrique.

L'armoire électrique est composée d'appareillage électrique qui remplit quatre fonctions principales : le sectionnement et la protection électrique des circuits, la commande de l'alimentation des récepteurs, la connexion des entrées/sorties de l'armoire et parfois la transformation de l'énergie électrique.

Fonction de sectionnement et protection électrique (des circuits)

Le sectionnement permet de contrôler l'alimentation électrique des équipements en les rendant inactifs lorsque cela est nécessaire. Cela est utile pour assurer un environnement de travail sûr pour les opérations de maintenance, de réparation et de dépannage. Cela évite également les courts-circuits et les surcharges électriques qui pourraient endommager les équipements ou causer des incendies.

Parmi les appareillages qui ont cette fonction on retrouve les interrupteurs, les disjoncteurs etc.

Fonction de commande (de l'alimentation des récepteurs)

La fonction de commande dans une armoire électrique implique le contrôle de l'alimentation électrique des différents récepteurs, tels que les moteurs, les éclairages, les chauffages, etc. L'objectif est de contrôler efficacement les équipements électriques et d'optimiser la consommation d'énergie. Cela garantit aussi la sécurité des opérations et d'automatiser les processus industriels pour améliorer l'efficacité globale de la production.

Parmi les appareillages qui ont la fonction de commande on retrouve les contacteurs, les variateurs etc.

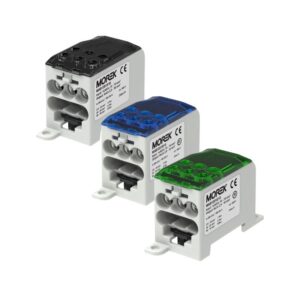

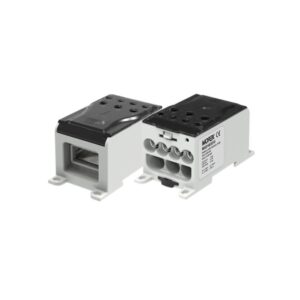

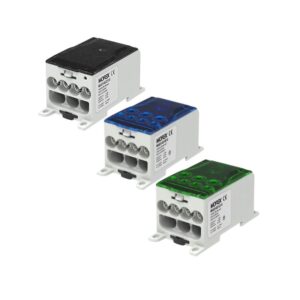

Fonction de connexion (des entrées/sorties de l'armoire)

La mise en place d'appareillages de connexion assure l'organisation, la sécurité et la flexibilité des installations électriques. Le but est d'automatiser les processus, d'optimiser la consommation d'énergie et de garantir la sécurité des opérations.

Voici des exemples de composants de connexion : blocs de jonction, prises de courants etc

Le câblage des armoires électriques

Une fois tous les appareils installés dans l'armoire électrique, il est essentiel de réaliser le câblage des composants. Cette étape consiste à connecter les différents appareils entre eux selon un schéma électrique préétabli. Aussi, lors du câblage, il est primordial de respecter les règles de câblage, notamment en ce qui concerne la couleur, les sections et le repérage des fils.

Ce processus garantit un fonctionnement fiable et sécurisé de l'installation électrique. Respectant des normes strictes, le câblage assure une organisation méthodique des fils, leur identification claire et la prise en compte des aspects de sécurité. Cela assure la transmission efficace de l'électricité et des signaux au sein de l'armoire, essentielle pour le bon fonctionnement des équipements industriels.

Normes et réglementations concernant les armoires électriques

Enfin, des normes et réglementations strictes régissent la conception et l'installation des armoires électriques. Ces normes garantissent la sécurité des personnes et des biens.

Parmi les normes les plus courantes, on trouve les normes de l'International Electrotechnical Commission (IEC) et les normes nationales telles que les normes NF en France et les normes ANSI aux États-Unis.

Pour conclure, ces normes définissent les exigences en matière de conception, de matériaux, de câblage, de protection et de sécurité des armoires électriques.
