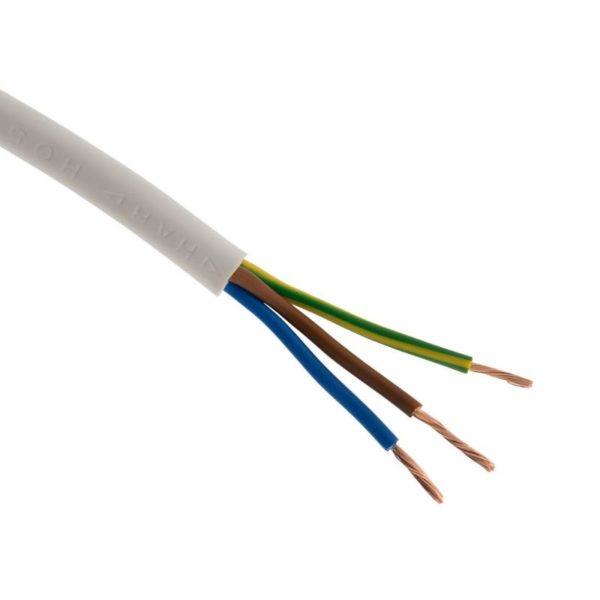

Câble de commande H05 VV-F
Câbles et fils souples h05 vv-f pour installations électriques
Matériau du conducteur : cuivre nu (classe 5)
Isolant : PVC Type TI2
Tension nominale : 300/500 V
Coloris : gris ou blanc
Dans le tableau ci-dessous, la colonne référence correspond à : "référence du produit en Gris" / "référence du produit en Blanc"
| Référence | Dimensions | Diamètre extérieur | Conditionnement |
|---|---|---|---|
| VVF207 / VVF207B | 2 x 0,75 mm² | 5,7/7,2 mm | couronne de 50 m |
| VVF307 / VVF307B | 3G 0,75 mm² | 6,0/7,6 mm | couronne de 50 m |
| VVF407 / VVF407B | 4G 0,75 mm² | 6,6 / 8,3 mm | couronne de 50 m |
| VVF507 / VVF507B | 5G 0,75 mm² | 7,4/9,3 mm | couronne de 50 m |
| VVF210 / VVF210B | 2 x 1 mm² | 5,9/7,5 mm | couronne de 50 m |
| VVF310 / VVF310B | 3G 1 mm² | 6,3/8,0 mm | couronne de 50 m |
| VVF410 / VVF410B | 4G 1 mm² | 7,1/9,0 mm | couronne de 50 m |
| VVF510 / VVF510B | 5G 1 mm² | 7,8/9,8 mm | couronne de 50 m |
| VVF215 / VVF215B | 2 x 1,5 mm² | 6,8/8,6 mm | couronne de 50 m |
| VVF315 / VVF315B | 3G 1,5 mm² | 7,4/9,4 mm | couronne de 50 m |
| VVF415 / VVF415B | 4G 1,5 mm² | 8,4/10,5 mm | couronne de 50 m |
| VVF515 / VVF515B | 5G 1,5 mm² | 9,3/11,6 mm | couronne de 50 m |
| VVF225 / VVF225B | 2 x 2,5 mm² | 8,4/10,6 mm | couronne de 50 m |
| VVF325 / VVF325B | 3G 2,5 mm² | 9,2/11,4 mm | couronne de 50 m |
| VVF425 / VVF425B | 4G 2,5 mm² | 10,1/12,5 mm | couronne de 50 m |
| VVF525 / VVF525B | 5G 2,5 mm² | 11,2/13,9 mm | couronne de 50 m |
| Matériau isolant | PVC type Ti2 |
| Couleur de la gaine | Gris ou blanc |
| Matériau conducteur | Cuivre nu souple selon IEC 60228 classe 5 |
| Température de service | -5°C à +70°C |
| Tension nominale Uo/U | 300/500 V |
| Tension d’essai | 2000 V |
| Rayon de courbure min. | 8 x D |
| Repérage gaine | selon HD 308 S2 |
| Réaction au feu | non propagateur de la flamme NF C 32-070/C2 ou IEC 60332-1 |
Caractéristiques du câble H05 VV-F
Le câble de commande H05 VV-F est un câble souple et harmonisé utilisé dans des installations intérieures pour les appareils électriques de puissance moyenne, fonctionnant en basse tension.
Composé de conducteurs souples en cuivre multibrins (classe 5), ce câble flexible est adapté aux espaces restreints.
Chaque fil bénéficie d’une isolation en PVC, pour la protection électrique et la résistance aux impacts. Le câble est renforcé par une gaine de PVC qui protège contre l’usure et les huiles légères tout en maintenant une très bonne résistance mécanique.
Avec une tension de 300/500 V, le câble H05 VV-F convient aux équipements de puissance moyenne.
