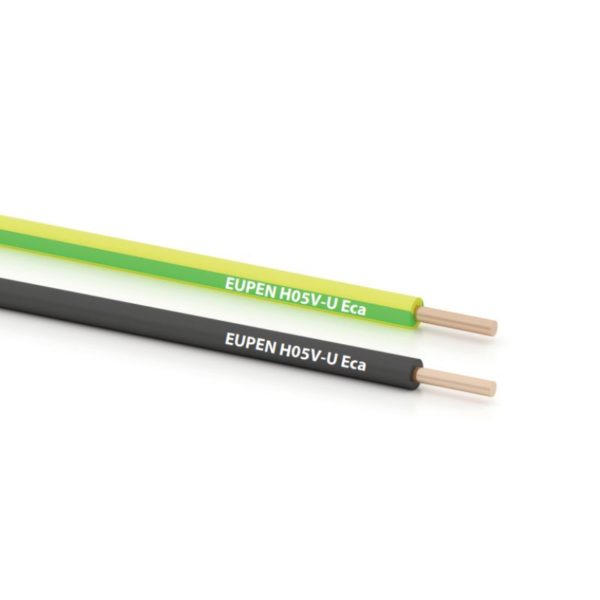

Fils de câblage rigides H05/H07 VU
Câbles et fils rigides : h05vu et h07vu pour installations électriques.
Matières : Conducteur massif en cuivre, isolation en PVC
Coloris disponibles : noir, blanc, rouge, orange, gris, marron, violet, vert/jaune, bleu clair, bleu foncé, bleu nuit
| Référence | Type | Epaisseur d'isolement | Diamètre extérieur | Conditionnement |
|---|---|---|---|---|
| VU005 | H05 V-U | 0,6 mm | 2,0 mm | couronne de 100 m |
| VU0075 | H05 V-U | 0,6 mm | 2,2 mm | couronne de 100 m |
| VU010 | H05 V-U | 0,6 mm | 2,3 mm | couronne de 100 m |
| VU015 | H07 V-U | 0,7 mm | 2,8 mm | couronne de 100 m |
| VU025 | H07 V-U | 0,8 mm | 3,3 mm | couronne de 100 m |
| VU040 | H07 V-U | 0,8 mm | 3,8 mm | couronne de 100 m |
| VU060 | H07 V-U | 0,8 mm | 4,3 mm | couronne de 100 m |
| VU100 | H07 V-U | 1,0 mm | 6,0 mm | couronne de 100 m |
| Matériau isolant | PVC |
| Température de pose | -5°C à +50°C |
| Température de service | -25°C à +70°C |
| Tension d’essai | 2000V (H05) – 2500V (H07) |
| Réaction au feu | EN 60332-1-2 Eca IEC 60332-1-2 NBN C30-004 F1 |
| Résistance aux UV | EN 500289-4-17 Méthode A 720 h |
| Résistance diélectrique : UL 94 (kV/mm) | 20 |
Description du fil rigide h05 h07 VU
Le fil de câblage rigide H05 VU et H07 VU est un type de conducteur électrique en cuivre, utilisé dans les installations domestiques et industrielles.
Le VU se distingue par sa classification en deux catégories :
- H05 VU : Adapté aux installations à faible courant, pour des tensions jusqu’à 300/500 V. On l’utilise souvent dans des environnements résidentiels pour des équipements légers.
- H07 VU : Convient pour des installations sous des tensions allant jusqu’à 450/750 V, et adapté aux applications industrielles et commerciales.
Caractéristiques du fil électrique H05/H07 VU
- Composition : Conducteur en cuivre, isolé avec du PVC possédant une bonne rigidité et une durabilité optimale.
- Sections courantes : Les sections de 1,5 mm² et 2,5 mm² sont parmi les plus recherchées pour les fils H07 VU, en raison de leur capacité à alimenter la plupart des circuits de prises et d’éclairage.
- Signification de « H07 V-U » : « H » indique que le fil respecte les normes harmonisées, « 07 » la classe de tension (450/750 V), « V » signifie que l’isolant est en PVC, et « U » indique que le conducteur est rigide (non flexible).
Applications et normes du câble h05 h07 VU
Le fil rigide H05/H07 VU est utilisé dans le câblage de circuits de distribution et les installations permanentes, que ce soit pour les prises, l’éclairage, ou les appareils nécessitant une connexion fiable et durable.
Il est conforme aux normes de sécurité CEI (International Electrotechnical Commission), et est souvent requis pour assurer la protection contre les courts-circuits et les risques d’incendie.
