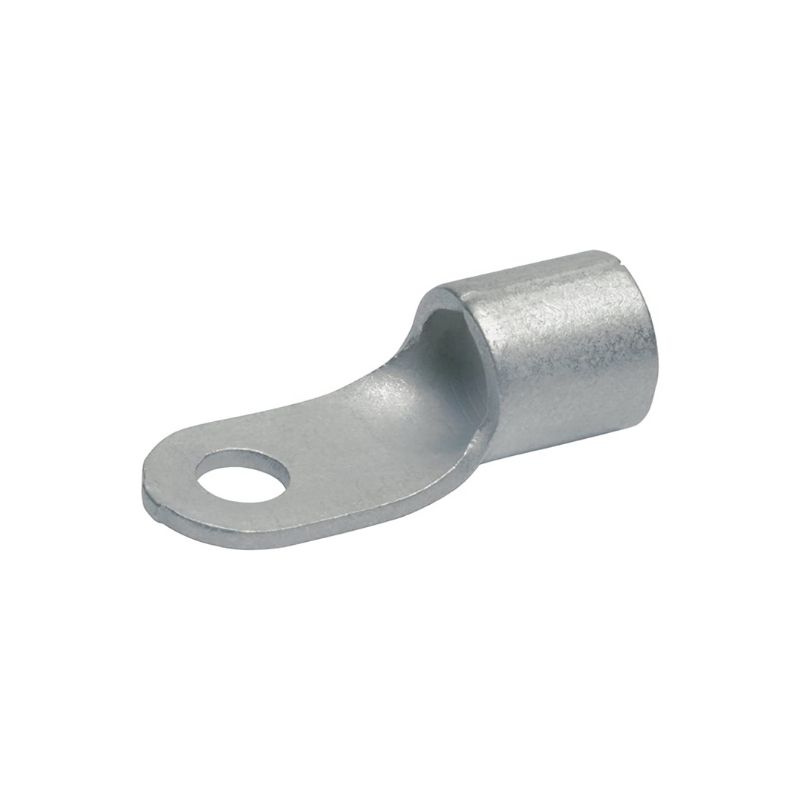

Cosses à sertir roulées brasées

Qu’est-ce qu’une cosse à sertir roulée brasée ?

Une cosse à sertir est un connecteur métallique fixé à l’extrémité d’un câble électrique. Elle facilite la connexion à d’autres composants ou dispositifs. Les cosses à sertir roulées brasées se distinguent par leur conception spécifique :

• Matériau : Fabriquées en cuivre électrolytique pur (cuivre ETP), ces cosses assurent une conductivité électrique optimale.​

• Fabrication : Le fût est formé par roulage, une technique consistant à enrouler une bande de cuivre pour créer un tube. Ensuite, le fût est brasé, généralement avec de l’étain, pour garantir une connexion solide.​

• Design intérieur : L’intérieur du fût est strié, ce qui améliore la prise sur le conducteur du câble lors du sertissage. Cela assure une connexion sécurisée et minimise les risques de faux contacts.​

Que signifie « roulées brasées » ?

Le terme « roulées brasées » décrit le processus de fabrication des cosses :

• Roulage : Une bande de cuivre est enroulée pour former un tube, créant ainsi le fût de la cosse.​

• Brasage : Le fût est ensuite brasé, généralement avec de l’étain, pour assurer une conductivité électrique fiable et une protection contre la corrosion.​

• Stries internes : L’intérieur du fût est strié pour améliorer la prise sur le conducteur lors du sertissage, garantissant ainsi une connexion sécurisée.​

Avantages des cosses à sertir roulées brasées

Les cosses à sertir roulées brasées offrent plusieurs avantages :

• Conductivité Élevée : Le cuivre ETP utilisé offre une excellente conductivité électrique, réduisant les pertes d’énergie.​

• Durabilité : Le brasage protège contre la corrosion, prolongeant la durée de vie de la connexion.​

• Connexion Sécurisée : Les stries internes et le processus de sertissage garantissent une fixation solide du conducteur, minimisant les risques de faux contacts.​

• Facilité d’Installation : Ces cosses sont conçues pour être utilisées avec des outils de sertissage standards, simplifiant le processus d’installation.​

Applications des cosses à sertir roulées brasées

Ces cosses sont polyvalentes et utilisées dans divers secteurs nécessitant des connexions électriques fiables :

• Installations Industrielles : Pour connecter des câbles à des équipements électriques, des moteurs et des tableaux de distribution.​

• Automobile : Dans les systèmes électriques des véhicules, assurant des connexions robustes malgré les vibrations et les conditions variables.​

• Électronique : Pour établir des connexions sécurisées entre les composants sur les cartes de circuits imprimés.​

• Énergie : Dans les installations solaires et éoliennes, où des connexions fiables sont cruciales pour la transmission d’énergie.

Compatibilité des cosses avec les câbles

Les cosses à sertir roulées brasées sont compatibles avec plusieurs types de câbles en cuivre, notamment ceux qui correspondent aux classes de conducteurs définies par la norme EN 60228. Voici un détail sur les types de câbles compatibles avec ce type de cosse :

1. Conducteur multifilaire (Classe 2 selon la norme EN 60228)

• Description : Ce type de câble est composé de plusieurs fils de cuivre torsadés ensemble pour former un conducteur solide.

• Matériau : Cuivre recuit tendre, dénudé ou recouvert d’une fine couche métallique (par exemple, étain).

• Applications : Utilisé dans des environnements où une certaine flexibilité est requise tout en maintenant une bonne capacité de conduction électrique.

2. Conducteur à fils Fins (Classe 5 selon la norme EN 60228)

• Description : Ce câble est constitué de fils très fins de cuivre, offrant une plus grande souplesse que les conducteurs multifilaires de classe 2.

• Matériau : Cuivre recuit tendre, dénudé ou recouvert d’une fine couche métallique.

• Applications : Idéal pour les câbles nécessitant une flexibilité accrue, comme dans les installations mobiles ou les systèmes où les câbles doivent être souvent manipulés ou déplacés.

3. Conducteur à Fils Très Fins (Classe 6 selon la norme EN 60228)

• Description : Composé de fils extrêmement fins de cuivre, ce type de câble est très souple et offre la meilleure flexibilité parmi les trois classes.

• Matériau : Cuivre recuit tendre, dénudé ou recouvert d’une fine couche métallique.

• Applications : Utilisé dans des applications où une flexibilité maximale est nécessaire, comme les câbles d’alimentation pour appareils mobiles ou les câbles de connexion dans des environnements nécessitant une grande mobilité.

​

Exemples de références de cosses à sertir roulées brasées

Voici quelques références de cosses à sertir roulées brasées :

• 1662/12 : Cosse nue roulée brasée de 240 mm² avec bornage M12.​

• 1630/12 : Cosse nue roulée brasée de 1,5 à 2,5 mm² avec bornage M12.​

• 1620/5 : Cosse nue roulée brasée de 0,5 à 1 mm² avec bornage M5.​

• 1630/3.5 : Cosse nue roulée brasée de 1,5 à 2,5 mm² avec bornage M3,5.​

• 1655/8 : Cosse nue roulée brasée de 35 mm² avec bornage M8.​

• 1630/6 : Cosse nue roulée brasée de 1,5 à 2,5 mm² avec bornage M6.
