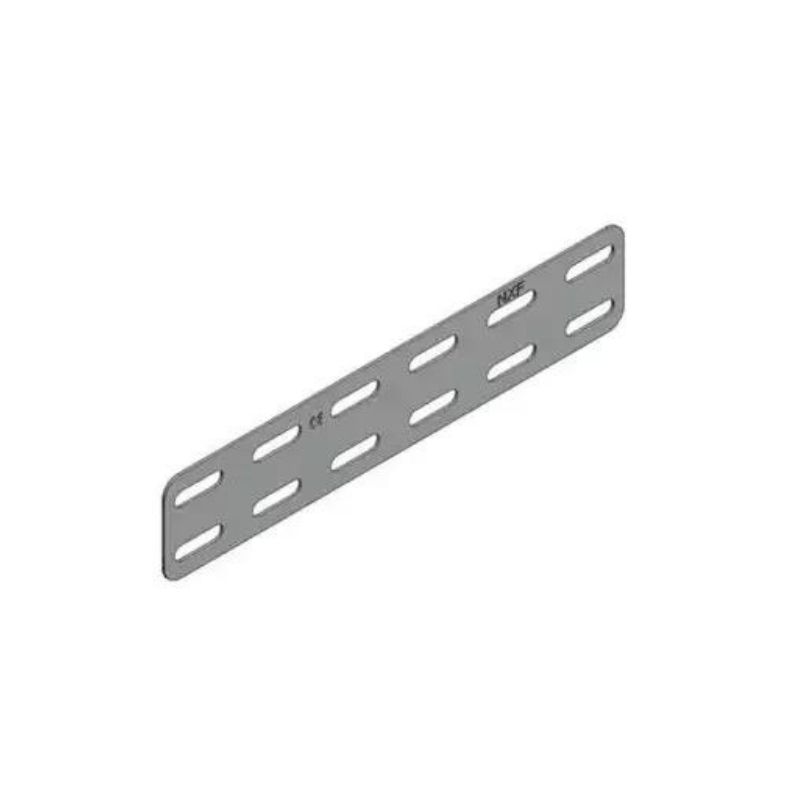

Eclisses plates pour chemin de câble

Éclisses pour chemin de câbles PS en tôle Niedax. Hauteur 24 ou 48 mm. Longueur: 23.5 mm.

Eclisse plate pour tous types de dalles perforées fixation par 4 boulons poêliers TRCC M6x12 + écrou HE.

EP24: adapté à la dalle de hauteur 24 mm
EP48: adapté à la dalle de hauteur 48 mm

Matériau : Acier galvanisé à chaud finition Sendzimir

Prix sur demande, cliquer ici.

Ce produit est actuellement en rupture et indisponible.

RéférenceTypeFinitionLongueurHauteurConditionnement
402002EP48SZ23,5 mm48,00 mm50 pièces
404002EP48GC23,5 mm48,00 mm50 pièces
402001EP24SZ23,5 mm22,00 mm50 pièces
Caractéristiques
MatériauAcier
Finitions Galvanisation à chaud après fabrication

ou

Galvanisation en continu (Sendzimir)

CompatibilitéChemin de câble PS – BS – GBRS
Fixation4 boulons poêliers TRCC M6x12 + écrou HE
FabricantNiedax
Description

À quoi servent les éclisses plates pour chemin de câble tôle ?

Les éclisses plates sont des accessoires de fixation qui permettent d’assembler et d’aligner deux sections d’un chemin de câble dans des installations électriques et industrielles.

Dans les installations industrielles, les éclisses plates permettent de connecter deux sections de chemin de câble en les fixant bout à bout. Elles assurent la continuité structurelle et mécanique du chemin.

En s’intercalant entre deux sections, elles veillent à ce que les chemins restent bien alignés, pour une bonne distribution des câbles et pour éviter tout désajustement ou déformation.

Les éclisses plates sont dotées de trous pour boulons qui ajoutent de la stabilité, surtout dans des environnements soumis à des vibrations ou à des charges importantes.

Composition et revêtement des éclisses plates

Les éclisses plates sont fabriquées en acier galvanisé ou inoxydable pour résister à la corrosion. Elles sont adaptées à une utilisation en intérieur ou en extérieur.

Les éclisses plates se déclinent en deux types de finitions, GC et SZ, avec des avantages spécifiques selon les besoins de l’installation.

La finition GC correspond à une galvanisation à chaud après fabrication. Ce procédé consiste à plonger les éclisses dans un bain de zinc en fusion une fois qu’elles sont entièrement formées. Cette méthode permet de couvrir uniformément toutes les surfaces, y compris les bords et les zones difficiles d’accès, offrant ainsi une protection renforcée contre la corrosion. Elle est conseillée pour les environnements extérieurs ou industriels exposés à des conditions sévères, comme l’humidité, les intempéries ou les atmosphères corrosives.

La finition SZ, ou galvanisation en continu par immersion à chaud (également appelée Sendzimir), est réalisée sur les tôles avant leur transformation en éclisses. Ce procédé garantit une couche de zinc régulière et adhérente sur toute la surface de la tôle. Bien que légèrement moins épaisse que celle obtenue avec la galvanisation à chaud, cette finition offre une protection contre la corrosion dans des environnements modérés. Elle est recommandée pour des installations en intérieur ou dans des zones moins agressives.

Application des éclisses plates pour chemin de câbles

Les applications des éclisses plates pour chemin de câble incluent :

  • L’assemblage et l’alignement des sections de chemins de câble dans les installations électriques.
  • La création d’un parcours continu et stable pour les câbles dans des environnements industriels ou tertiaires.
  • L’utilisation dans des systèmes nécessitant une bonne protection mécanique des câbles, comme les installations de grande hauteur ou soumises à des vibrations.
  • Les environnements extérieurs ou humides, grâce aux options de galvanisation qui protègent contre la corrosion.
  • Les infrastructures industrielles, les bâtiments tertiaires, les locaux techniques et les salles de données où une fixation fiable des chemins de câble est essentielle.
  • Les zones nécessitant une maintenance fréquente, où les éclisses permettent un démontage et une réinstallation faciles.
  • Les projets de construction ou de rénovation impliquant des chemins de câble en acier perforé, plein ou grillagé.
