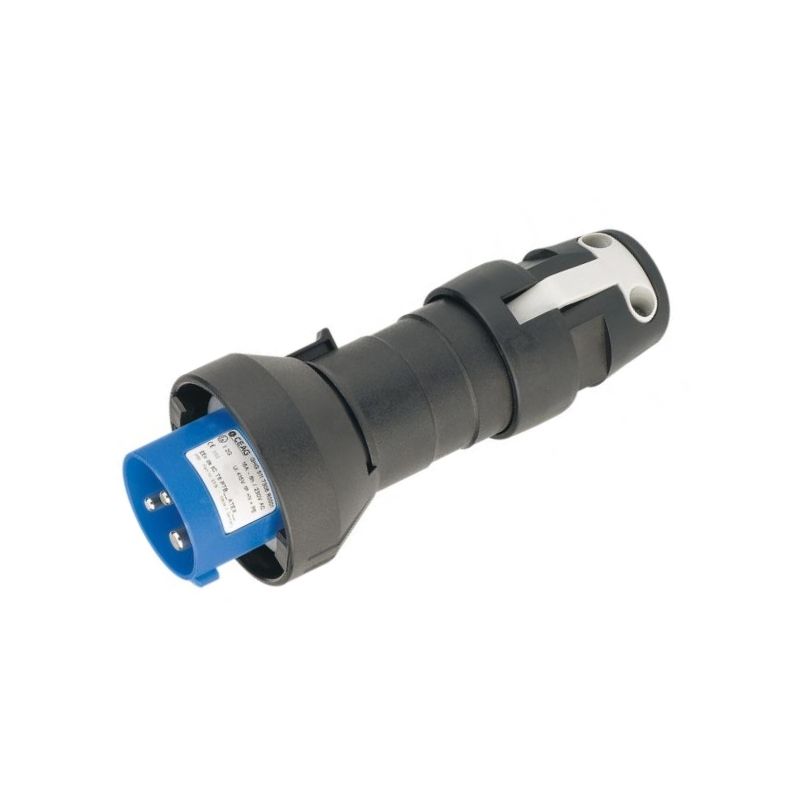

Fiche 16A-2P 230V avec serre-câble
Fiche 16A-2P 230V avec serre-câble
Marquage: ATEX : Ex II 2 G - Ex de IIC T6 / Ex II 2 D - Ex tD A21 IP66 T80 °C
Matériaux: Polyamide
Température ambiante admissible: -20 °C à +40 °C
Classe d'isolement : I
Tension nominale : jusqu'à 400 V AC, (3 pôles)
| Référence | Version | Puissance | Conditionnement |
|---|---|---|---|
| GHG 511 7306 R0001 | 3 pôles | 200-250V | unitaire |
Données techniques
| Matériaux | Polyamide |
| Marquage ATEX | Ex II 2 G – Ex de IIC T6 / Ex II 2 D – Ex tD A21 IP66 T80 °C |
| Attestation d’examen CE de type | PTB 99 ATEX 1039 |
| Attestation d’examen CE de type | PTB 99 ATEX 1039 |
| Certification IEC Ex | IECEx BKI 04.0002 |
| Température ambiante admissible | -20 °C à +40 °C |
| Classe d’isolement | I |
| Tension nominale | jusqu’à 400 V AC, (3 pôles) |
| Courant nominal | 16 A |
| Fréquence | jusqu’à 400 Hz |
| Pouvoir de coupure AC-3 selon EN 60947-3 | Ue 250 V / Ie 16 A (3 pôles) |
| Fusible amont max | Sans protection thermique: 16 A / avec protection thermique: 35 A gG |
| Fusible amont max. | jusqu’à 400 V AC : 20 A gG |
| Entrée(s) de câble(s) sur socle mural | 1 presse-étoupe polyamide M25 (8 – 17.5 mm) + 1 bouchon M25 ou 2 entrées filetées M20 dans plaque métallique interne |
| Serre-câble sur fiche et prolongateur | Ø 8 – 19 mm (3 pôles) |
| Bornes de raccordement | 1 x 1.0 – 2.5 mm² |
