Interrupteur ATEX de sécurité 3x10A

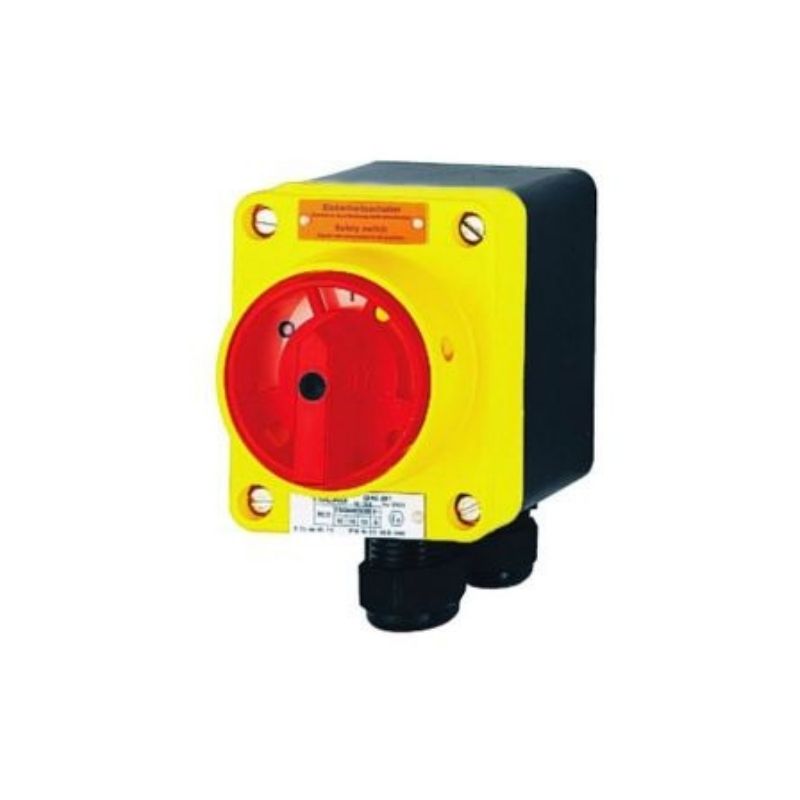

Interrupteur ATEX de sécurité 3x10A rouge et jaune
Matériau : polyamide résistant aux produits chimiques et aux chocs
Norme IEC/EN 62626-1, classe 1, pour les interrupteurs de sécurité utilisés en zones ATEX
Contact auxiliaire : 1 NO
Tension nominale : max. 500V
Courant nominal ; max. 10 A
Fabricant : Eaton
| Référence | Interrupteur | Type | Presse-étoupe |
|---|---|---|---|
| GHG 261 0005 R0009 | 3 pôles | poignée noire | 2 x M25 / 1 x M20 |
| GHG 261 0005 R0005 | 3 pôles | poignée noire | 2 x M20 |
| GHG 261 0005 R0010 | 3 pôles | poignée rouge et jaune | 2 x M25 / 1 x M20 |
| Matériaux | polyamide |
| Marquage ATEX | Ex II 2 G – Ex eb db IIC T6 Gb Ex II 2 D – Ex tb IIIC T80 °C Db IP66 |
| Attestation d’examen CE de type | BVS 16 ATEX E079 |
| Certification IEC Ex | IEC Ex BVS 16.0045 |
| Température ambiante admissible | -20 °C à +40 °C |
| Classe d’isolement | II |
| Tension nominale | max. 500 V |
| Courant nominal | max. 10 A |
| Fréquence | 50 / 60 Hz |
| Pouvoir de coupure AC-3 selon EN 60947-3 | Ue 230 V / Ie 10 A Ue 400 V / Ie 10 A |
| Classification selon IEC/EN 62626-1 | Classe 1 |
| Fusible amont max. | jusqu’à 400 V AC : 20 A gG |
| Capacité de raccordement | contacts de puissance : 2 x 1.5 – 2.5 mm² contact auxiliaire : 2 x 0.5 – 2.5 mm² |
| Entrée(s) de câble(s) | PE polyamide M20 (Ø 5.5 – 13 mm) / M25 (Ø 8 – 17.5 mm) |
| Poids | environ 0.55 kg |
Sécurité à toute épreuve :
Construction robuste en polyamide offrant une bonne résistance aux produits chimiques et aux chocs
Aucune corrosion possible
Poignée rotative cadenassable en position « 0 » par 3 cadenas non fournis (Ø max. 6 mm), pour garantir la sécurité des personnes lors des travaux de maintenance
Pour prévenir toute manipulation à risque, le couvercle ne peut pas être retiré lorsque l’interrupteur est en position « 0 »
Répond aux exigences de la nouvelle norme IEC/EN 62626-1, classe 1, pour les interrupteurs de sécurité utilisés en zones ATEX
Contact auxiliaire NO décalé (retard à la fermeture, avance à l’ouverture) apportant une sécurité supplémentaire dans les conditions de fonctionnement extrêmes
Convient pour tous les groupes de gaz : IIA, IIB, IIC, et tous les types de poussières : IIIA, IIIB, IIIC
Utilisable en toute sécurité en zones 1, 2, 21 et 22
Performance et fiabilité :

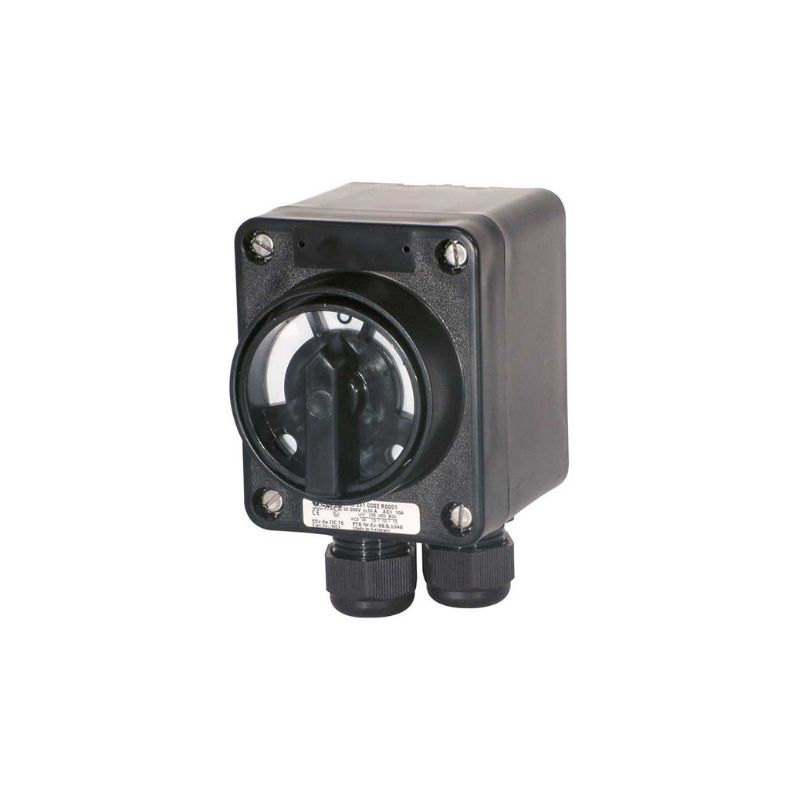

Poignée rotative noire pour la fonction interrupteur de puissance (usage général) ou rouge et jaune pour la fonction interrupteur de sécurité (opérations de maintenance)
Léger et compact, pour s’intégrer facilement dans vos installations
Couvercle avec vis imperdables
