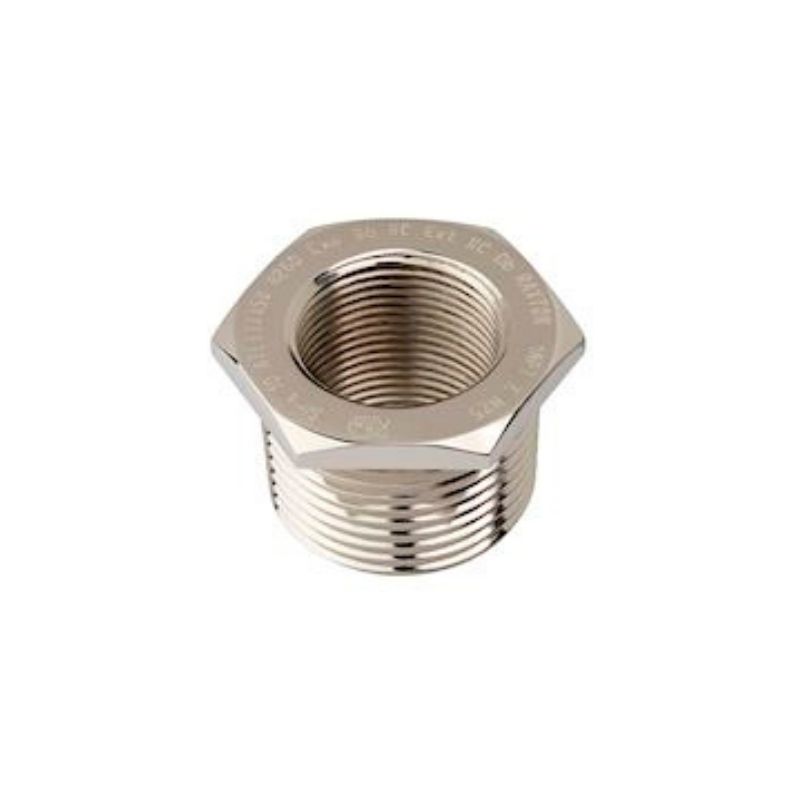

Réducteur Atex M/F hexagonal laiton
Les réducteurs BB permettent de réduire le diamètre d’une entrée de câble sur un boitier pour accueillir un presse-étoupe ou un raccord ayant un filetage plus petit.
Matériaux: Laiton nickelé
Température ambiante admissible: -60 °C à +200 °C
Protection: IP66 (avec joint plat ou produit d’étanchéité adapté)
Certification: IECEx IECEx ITS16.0011X
Conditionnement : unitaire
| Référence | Filetage Mâle | Filetage Femelle | Diamètre extérieur |
|---|---|---|---|
| BBA1211YXN | M20 | M16 | 24,0 mm |
| BBA1311YXN | M25 | M16 | 27,9 mm |
| BBA1312YXN | M25 | M20 | 27,9 mm |
| BBA1412YXN | M32 | M20 | 37,5 mm |
| BBA1413YXN | M32 | M25 | 37,5 mm |
| BBA1513YXN | M40 | M25 | 47,2 mm |
| BBA1514YXN | M40 | M32 | 47,2 mm |
| BBA4312YXN | NPT 3/4'' | M20 | 27,9 mm |
| BBA4412YXN | NPT 1'' | M20 | 27,9 mm |
| BBA4342YXN | NPT 3/4'' | NPT 1/2'' | 30,5 mm |
| BBA4442YXN | NPT 1'' | NPT 1/2'' | 37,6 mm |
| BBA4443YXN | NPT 1'' | NPT 3/4'' | 37,6 mm |
| BBA4543YXN | NPT 1''1/4 | NPT 3/4'' | 47,2 mm |
| BBA4544YXN | NPT 1''1/4 | NPT 1'' | 47,2 mm |
| Matériaux | Laiton nickelé |
| Marquage ATEX | Ex I M2 – Ex db I Mb / Ex eb I Mb Ex II 2G – Ex db IIC Gb / Ex eb IIC Gb Ex II 2D – Ex tb IIIC Db IP66 |
| Attestation d’examen UE de type | ITS 16 ATEX 101336X |
| Certification IECEx | IECEx ITS16.0011X |
| Température ambiante admissible | -60 °C à +200 °C |
| Indice de Protection | IP66 |
| Indice de Protection | Brésil : INMETRO NCC 18.0133X Canada, Etats-Unis : CSA 1003277 Chine : CCC 2020322313001350 (adaptateurs AB) CCC 2020322313001351 (réducteurs BB) NEPSI GYJ 18.1471X (adaptateurs AB) NEPSI GYJ 18.1472X (réducteurs BB) Inde : CCoE PESO P523616 Royaume-Uni : UKCA ITS 21 UKEX 0051X Russie, Biélorussie, Kazakhstan, Arménie, Kirghizistan : EAC RU C-GB.A 07.B.03971/21 |
Réducteurs métalliques pour zones ATEX
Les réducteurs BB permettent de réduire le diamètre d’une entrée de câble sur un boitier pour accueillir un presse-étoupe ou un raccord ayant un filetage plus petit.
Ces accessoires de câblage certifiés n’affectent pas le mode de protection ATEX ‘Ex d, ‘Ex e’ ou ‘Ex t’, ni l’étanchéité de l’équipement.
Un réducteur ATEX (par exemple le modèle BBA1211YXN – Capri) est un réducteur de vitesse spécifiquement conçu pour être utilisé dans des environnements à risque d’explosion. ATEX (Atmosphères Explosibles) est une norme européenne qui définit les équipements qui peuvent être utilisés en toute sécurité dans des atmosphères susceptibles d’être explosives en raison de la présence de gaz, de vapeurs ou de poussières inflammables.
Zones ATEX : 1, 2, 21 et 22
Les zones ATEX sont classifiées selon le type d’atmosphère explosive présente et la probabilité de sa survenance. Elles sont spécifiées pour les installations et équipements utilisés dans des environnements où des gaz ou des poussières inflammables peuvent être présents.
Zone 1 : Zone où une atmosphère explosive (composée de gaz ou de vapeurs inflammables) peut apparaître occasionnellement, pendant une durée limitée, dans des conditions normales de fonctionnement. C’est une zone à haut risque, donc les équipements dans cette zone doivent être conçus pour éviter toute source d’inflammation.
Zone 2 : Zone où une atmosphère explosive n’est pas normalement présente, mais pourrait survenir de manière temporaire, par exemple lors d’une défaillance de l’équipement. Le risque est moins élevé que dans la zone 1, mais les équipements doivent toujours être conçus pour être sûrs dans ce type d’environnement.
Zone 21 : Zone où une atmosphère explosive est constituée de poussières inflammables qui peuvent être présentes pendant les opérations normales. Ces zones se retrouvent souvent dans des environnements comme les silos, les usines de broyage, ou les installations de traitement de matériaux en poudre.
Zone 22 : Zone où une atmosphère explosive composée de poussières inflammables peut se produire occasionnellement, en cas de défaillance ou d’accident. Ces zones sont également à risque mais dans une moindre mesure que les zones 21.
Utilisation des réducteurs ATEX dans ces zones
Les réducteurs ATEX sont conçus pour être utilisés dans ces différentes zones en fonction des exigences spécifiques de sécurité de chaque zone. Par exemple :
Réducteurs pour Zone 1 : Ils doivent être équipés d’une protection antidéflagrante plus stricte, capable de contenir ou d’éliminer toute source d’inflammation (p. ex., en utilisant des boîtiers antidéflagrants et des composants protégés).
Réducteurs pour Zone 2 : La protection est généralement moins contraignante, mais le réducteur doit tout de même être conçu pour résister aux conditions potentielles de l’environnement.
Réducteurs pour Zone 21 et 22 : Ils doivent être conçus pour prévenir les risques d’inflammation en cas de présence de poussières inflammables. Cela peut inclure des revêtements spéciaux ou des systèmes de ventilation adaptés.
