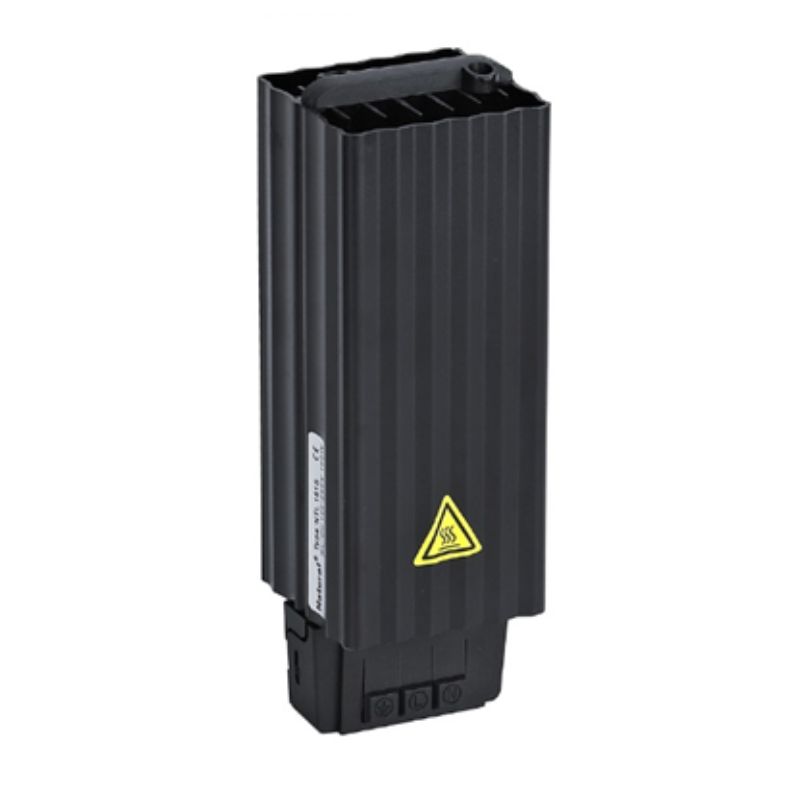

Résistance chauffante 230V AC
Résistance pour chauffage d'armoire électrique avec position de montage verticale.
Matière : corps en aluminium extrudé
Circuit de tension : 120 à 260V
Tension d’alimentation : 230V AC
Température de stockage : -45° à +70°C
Indice de protection : IP20
Montage par clip sur rail DIN 35mm
Conditionnement unitaire
| Référence | Hauteur | Puissance | Poids |
|---|---|---|---|
| H15W65 | 65 mm | 15W | 0,25 Kg |
| H30W65 | 65 mm | 30W | 0,25 Kg |
| H45W65 | 65 mm | 45W | 0,25 Kg |
| H60W140 | 140 mm | 60W | 0,35 Kg |
| H75W140 | 140 mm | 75W | 0,45 Kg |
| H100W140 | 140 mm | 100W | 0,45 Kg |
| H150W220 | 220 mm | 150W | 0,45 Kg |
| Matériau | Corps en aluminium extrudé |
| Circuit de tension | 120 à 260V |
| Tension d’alimentation | 230V AC |
| Section | câble souple: 0,5-1,5mm² / câble rigide: 0,5-2,5mm² |
| Température de stockage | -45° à +70°C |
| Montage | Clip sur rail DIN 35mm |
| Indice de protection | IP20 |
Résistance thermique pour armoire électrique
Dans les environnements difficiles et selon le type d’installation, chauffer l’air à l’intérieur des dispositifs électriques est indispensable.
En effet, lorsque la température intérieure est trop basse, de la condensation peut se former et provoquer :
- une dégradation des composants;
- des courts-circuits;
- une oxydation des contacts;
- une réduction de la durée de vie des composants.
Les résistances sont installées dans les appareils sensibles à la condensation comme les armoires électriques ou les machines de production industrielle.
L’installation d’une résistance chauffante dans une armoire électrique permet de prévenir la condensation et l’humidité tout en contrôlant la température intérieure.
Les résistances chauffantes garantissent ainsi le chauffage rapide et homogène de l’intérieur des armoires électriques. Couplées à un thermostat, elles permettent de maintenir une température constante à l’intérieur de l’armoire et de protéger les équipements contre les dommages liés à l’humidité.
Avantages et applications des résistances chauffantes
Les résistances NPi fournissent un chauffage optimal à faible puissance. Elles sont fabriquées en plastique certifié UL94 et répondent à la norme IP20/I (terre).
Elles doivent être installées dans la zone inférieure de l’armoire, en position verticale (borne de raccordement vers le bas) pour favoriser la convection. Elles sont également installées à distance des composants qui lui sont adjacents.
Il est également recommandé d’associer les résistances à un thermostat, pour éviter les basses températures ou l’excès d’humidité.
La structure du corps chauffant en aluminium profilé favorise un phénomène similaire à celui d’une cheminée, permettant ainsi une diffusion uniforme de la chaleur. Grâce aux connecteurs rapides, le câblage des résistances chauffantes est simplifié.
Il suffit d’appuyer sur le couvercle du connecteur, pour ensuite insérer le câble dans le trou correspondant.
Avantages :
Connecteurs à serrage par pression
Chauffage dynamique
Large plage de tension
Économie d’énergie
Fixation par clips, installation rapide
