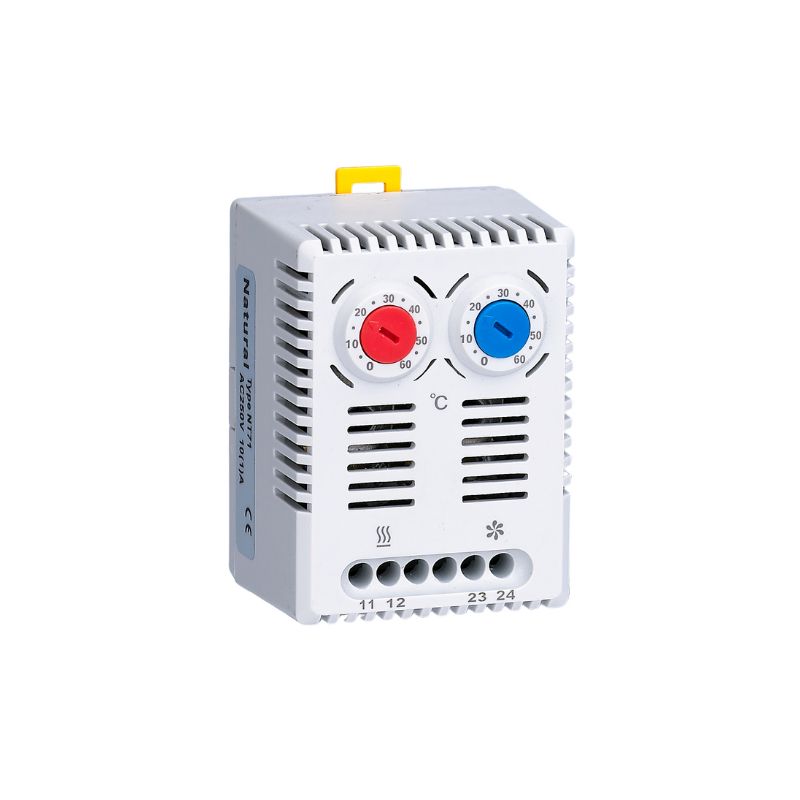

Thermostat double NO et NC (NO/NF)

Le thermostat double intègre deux contacts dans un seul boîtier :

  • un contact à ouverture NO (bouton bleu) pour résistances chauffantes
  • un contact à fermeture NC (bouton rouge)  pour ventilateurs, contrôle des températures et dispositifs de signal.

Les deux thermostats sont indépendants l'un de l'autre.

Prix sur demande, cliquez ici.



Ce produit est actuellement en rupture et indisponible.

RéférenceTypeModePlage de réglageConditionnement
TDUALNC/NOChauffage & Réfrigération0 à +60°Cunitaire
Caractéristiques
MatériauPlastique gris clair selon UL 94V-0
Dimensions67x50x46 mm
MontageFixation par clip sur rail DIN 35 mm EN 60715
Type de contactContact à déclic
Élément de capteurThermostatique bimétallique
Plage de réglage0°C à +60°C
Précision+/-5°C
Capacité de commutation max250 VAC, 10 (2) A
RaccordementBorne à 4 pôles, couple de serrage 0.5 Nm pour fil AWG 14 max (2,5 mm²), fil toronné AWG 16 (1.5 mm² – avec embout)
Température de fonctionnement / stockage-45°C à +80°C
PoidsEnv. 90g
Indice de protectionIP20
NormesCE / ROHS / ISO9001
Description

Thermostat double, bimétallique, NC NO pour armoires électriques

Le thermostat programmable à double contact NC et NO permet un contrôle simultané des appareils de chauffage et de ventilation dans un seul boîtier.

Contact rouge (NC) : ou NF pour normalement fermé
Le circuit s’ouvre lorsque la température programmée est atteinte.

Contact bleu (NO) : pour normalement ouvert
Le circuit se ferme lorsque la température programmée est atteinte.

Avantages des thermostats à double contact

  • Températures réglables séparément
  • Accès simplifié
  • Capacité de commutation élevée
  • Fixation facile par clip

Son format compact permet une intégration aisée dans des systèmes existants, avec une capacité de commutation suffisante pour gérer des charges importantes. La précision et la fiabilité du capteur thermostatique bimétallique assurent un contrôle optimal des températures, essentiel pour maintenir les performances des équipements industriels.

Conseils d’installation du thermostat double

L’installation du thermostat double NO/NC est simple et rapide, idéale pour les environnements industriels.

  • Étape 1 : Préparez le rail DIN dans l’armoire électrique.
  • Étape 2 : Clippez le thermostat sur le rail DIN en assurant une fixation ferme.
  • Étape 3 : Connectez les fils aux bornes appropriées en respectant le couple de serrage.
  • Étape 4 : Réglez les températures de coupure avec les boutons rouge et bleu selon vos besoins.
  • Étape 5 : Testez le fonctionnement du thermostat pour vous assurer qu’il régule correctement les appareils connectés.

Pour garantir une performance optimale, vérifiez régulièrement les connexions et les réglages du thermostat. Assurez-vous que les bornes sont bien serrées et que les réglages de température correspondent aux exigences des équipements connectés.

Le thermostat double NC/NO offre une régulation thermique précise et flexible dans diverses applications de chauffage ou de refroidissement des équipements électriques.

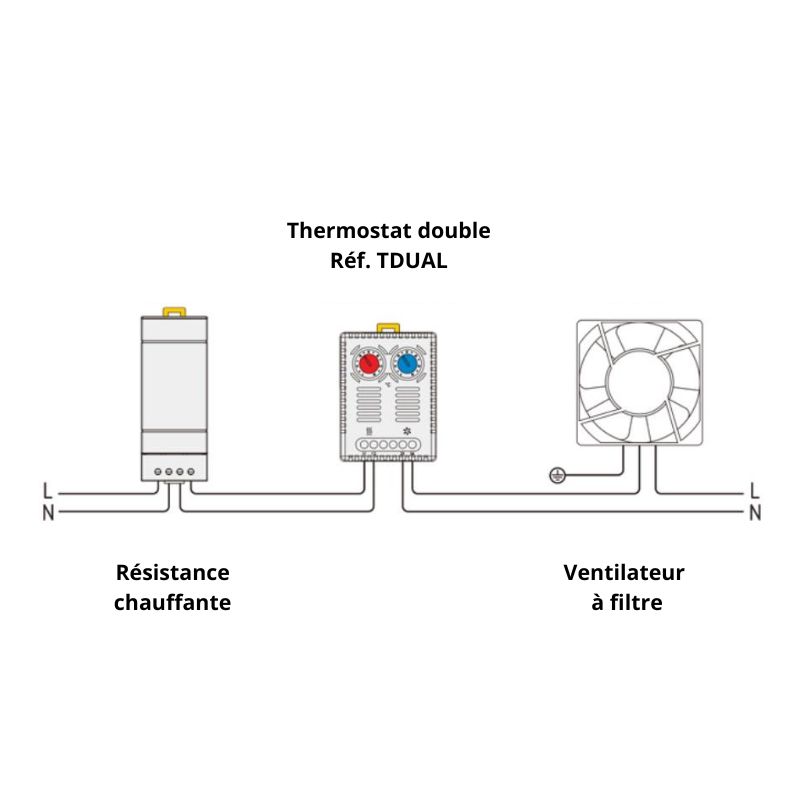

Applications thermostat double NC/NO :

  • Armoires électriques : Maintien des températures optimales pour les composants.
  • Tableaux de commande électriques : Protection contre la surchauffe.
  • Refroidissement des boîtiers de variateurs de vitesse : Optimisation de la durée de vie des équipements.
  • Systèmes de chauffage : Régulation des résistances électriques.
  • Systèmes de refroidissement : Gestion des ventilateurs à filtre, contrôle des températures et dispositifs de signalisation.
